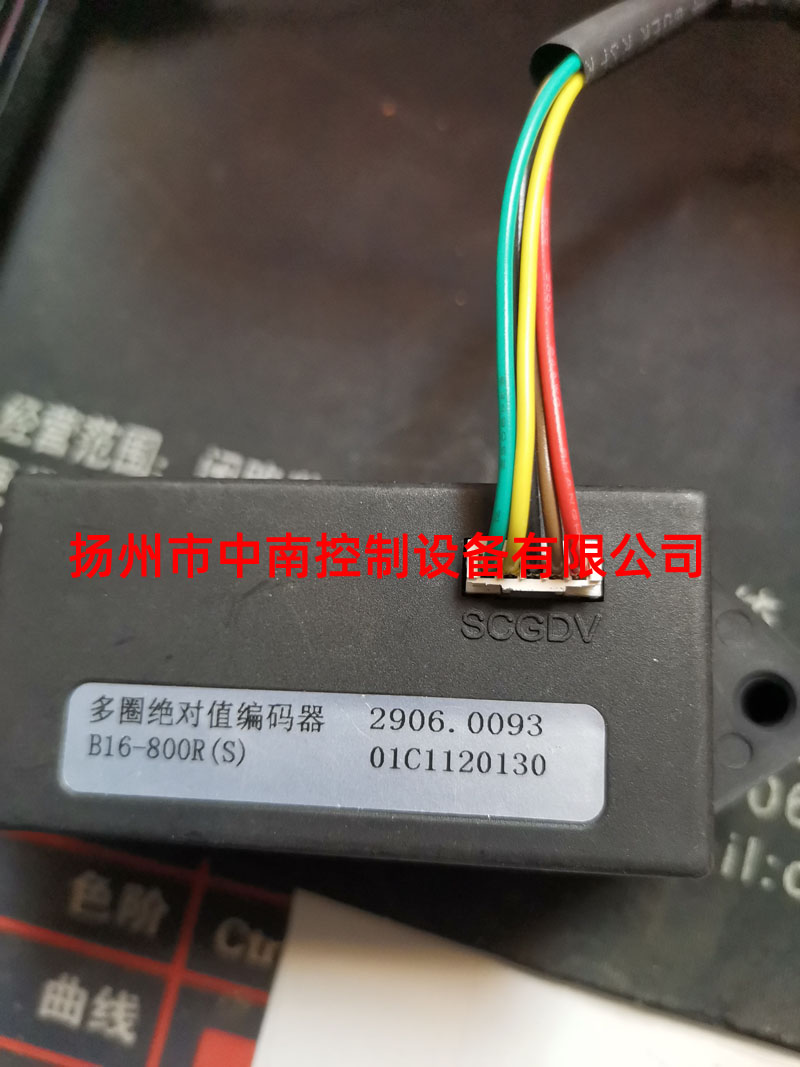

一、B16-800R(S) 多圈絕對值編碼器產品概述

1：本產品適用于Z系列（多回轉）電動執行機構一體化非侵入式控制。

2：顯示界面為液晶顯示，可方便直觀顯示執行機構的運行或故障狀態，并可進入參數設置；

3：位置檢測采用12位單圈編碼器（外加計數器）或16位多圈編碼器。無死區，可實現真正意義上的非侵入式調試、使用。編碼器位置控制準確無誤，無須使用行程開關限位；

4：電機驅動有交流接觸器驅動型（繼電器輸出，驅動交流接觸器線圈）和電機直接驅動型（可控硅直接驅動三相或單相電機）兩種。用戶可根據設計要求選擇不同的驅動方式；

5：反饋電流、輸入電流的校準，正反作用，無須開蓋整定。

二、反饋4mA修正方法

第一步，進入反饋4mA修正。遠程位置下，操作旋鈕旋至關閉約5秒，直至閃爍字符“LF”。 屏幕上半部分閃爍“LF”；左下角顯示遠程信息，調節型顯示電流，“Cxx”。開關型顯示是否有遠程開關信號；右下角顯示編碼器的值(0-255)。

第二步，修正反饋4mA。根據4mA反饋電流的數值，可用操作旋鈕修正電流（開旋一下，電流增加一次，關旋一下，電流減小一次），也可用遙控器“+/-按鍵”調整，電流修正完成后，位置旋鈕離開遠程位置，退出修正4mA界面，返回至常顯界面。

反饋20mA修正

遠程位置下，操作旋鈕旋至打開約5秒，直至閃爍字符“HF”。進入修正20mA設置。操作方法跟反饋4mA修正完全一致。
