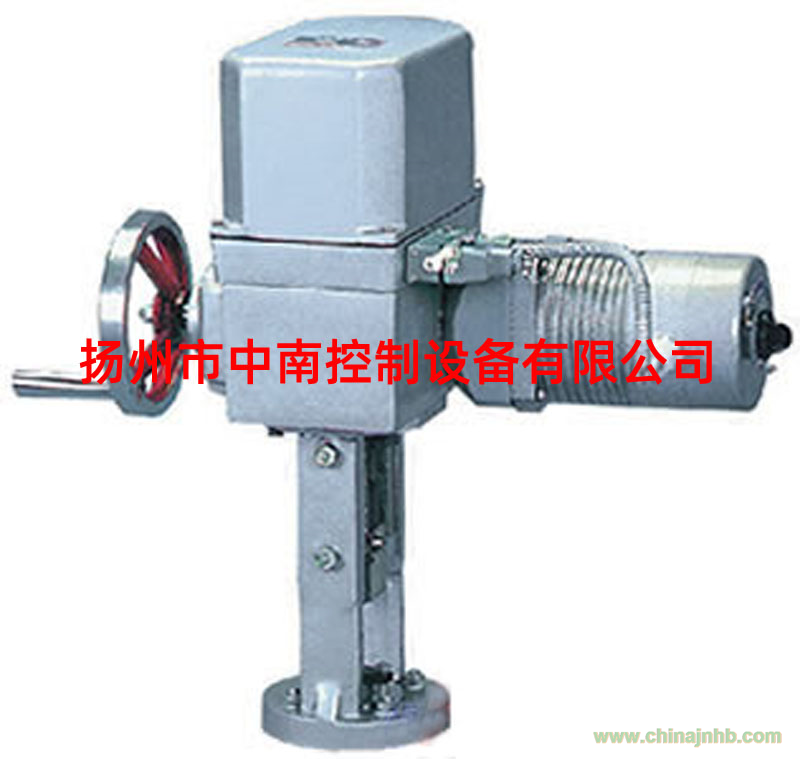

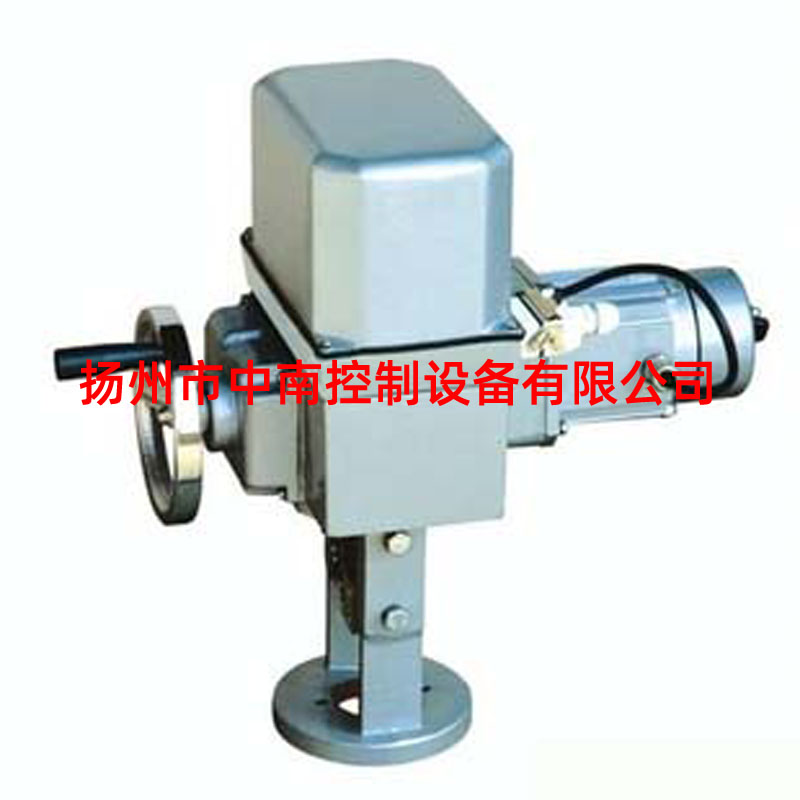

一、DKZ-3100直行程電動執行器的主要參數
產品型號:DKZ-3100,DKZ-310C
輸出推力:4000N
電壓:220V
信號反饋:4-20mADC
二、DKZ-3100直行程電動執行器的電機原理
電磁力產生磁轉矩,使轉子起步加速旋轉。轉子旋轉的方向取決與兩組定子繞組上的電壓在相位上誰零線。由于轉子電阻加大,單相伺服電動機有較大的起動轉矩和軟的機械特性。單相伺服電動機的端部內部裝有雙杠桿式制動機構,能保證電動機在斷電時迅速的制動。其原理為利用電動機定子旁路磁通過杠桿上銜鐵產生磁吸力,杠桿上的銜鐵吸向定子內圓表面,此時杠桿通過彈性支承制動盤和制動輪打開,制動力消除。當電動機失電時,定子無磁能,磁吸力消除,則借助于制動盤上的壓縮彈簧的力,使制動盤和制動輪之間接合,從而產生摩擦力矩,即制動力,使電動機迅速停止轉動,克服了惰走現象。
