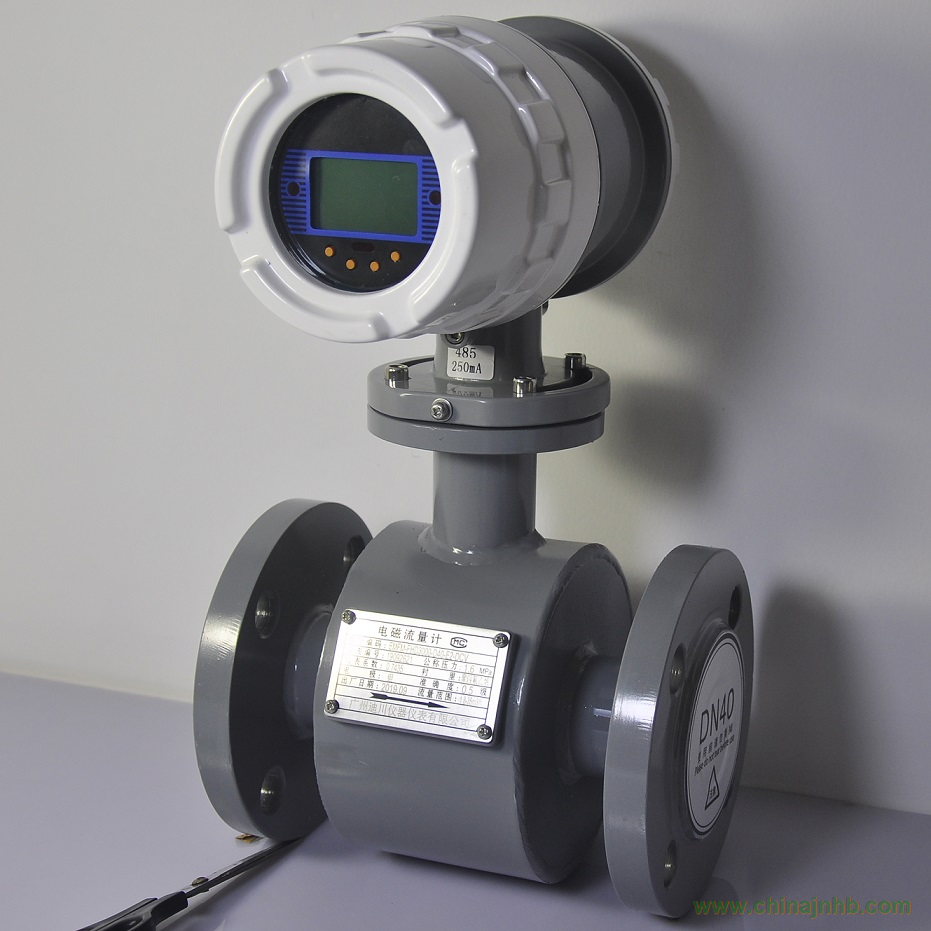

中央空調電磁冷熱量計能量表能量計冷熱量表

測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極延管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為 B 的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢 E 。電動勢 E 正比于磁通量密度 B ，測量管內徑 d 與平均流速 v 的乘積。電動勢 E （流量信號）由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。

二、智能電磁流量計產品特點

 管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

 測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數有關。

 在現場可根據用戶實際需要在線修改量程。

 高清晰度背光 LCD 顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

 采用 SMD 器件和表面貼裝（ SMT ）技術，電路可靠性高。

 采用 16 位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。

 全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達 150 ： 1 。超低 EMI 開關電源，適用電源電壓變化范圍大，抗 EMI 性能好。

 內部具有三個積算器可分別顯示正向累計量及差值積算量，內部設有不掉電時鐘，可記錄 16 次掉電時間。（選配）

具有 RS485 、 RS232 、 Hart 和 Modbus 等數字通訊信號輸出。（選配）

 具有自檢與自論斷功能。

 紅外手持操作器， 115KHZ 通訊速率，遠距離非接觸操作轉換器所有功能。（選配）

 小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制。（選配）

 智能電磁流量計額定工作壓力：管道式： DN6 ～ DN80 ≤ 1.6Mpa, DN100 ～ DN250 ≤ 1.0Mpa,

DN300 ～ DN1200 ≤ 0.6Mpa 。

 智能電磁流量計流量測量范圍：流量測量范圍對應流速范圍是 0.1 ～ 15m/s

 電導率范圍：被測流體電導率≥ 5us/cm( 一體式 ) ，大多數以水為成分的介質，其電導率在 200 ～ 800 μ s/cm 范圍內，均可選用電磁流量計來測量其流量。

 電流輸出： 0 ～ 10mA 時，負載電阻為 0 ～ 1.5k Ω； 4 ～ 20mA 時，負載電阻為 0 ～ 750k Ω

 數字頻率輸出：輸出頻率上限可在 1 ～ 5000Hz 內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤ 35V 導通時集電極最大電流為 250mA 。

 智能電磁流量計供電電源： 85 ～ 265V ， 45 ～ 63Hz 。

 直管段長度：管道式：上游≥ 5DN ，下游≥ 2DN 。

 連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合 GB11988 的規定。
