一、概況

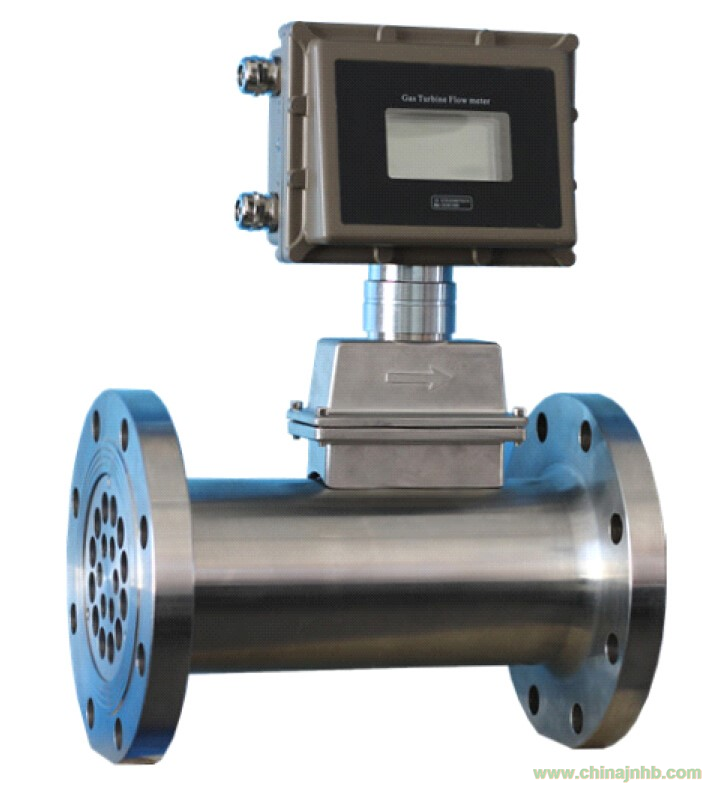

液體渦輪流量計是吸取了國內外流量儀表技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5*10～6m2/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。
二、產品特點
1、高精度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2、 重復性好，短期重復性可達0.05%～0.2%；
3、輸出脈沖頻率信號，適用總量計量及與計算機連接，無零點漂移，抗干擾能力強；
4、 可獲得很高的頻率信號（3～4kHz），信號分辨力強；
5、 范圍度款，中大口徑可達1:20，小口徑為1:10；
6、 結構緊湊輕巧，安裝維護方便，流通能力大；
7、 可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
三、技術參數
1.基本參數
|
執行標準
|
渦輪流量傳感器（JB/T9246-1999）
|
儀表口徑
及連接方式
|
4、6、10、15、20、25、32、40采用螺紋連接
（15、20、25、32、40）50、65、80、100、125、200采用法蘭連接
|
|
精度等級
|
±1%R、±0.5%R、±0.2%R（需特制）
|
|
量程比
|
1:10；1:15；1:20
|
|
傳感器材質
|
304不銹鋼、316（L）不銹鋼等
|
|
使用條件
|
介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃
相對濕度：5%～90% 大氣壓力：86Kpa～106Kpa
|
|
信號輸出功能
|
脈沖信號、4~20mA信號
|
|
通訊輸出功能
|
RS485通訊、HART協議等
|
|
工作電源
|
A. 外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等
B. 內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。
|
|
信號線接口
|
基本型：赫斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20*1.5
|
|
防爆等級
|
ExiaIICT4或ExdIIBT6
|
|
防護等級
|
IP65或更高（可訂制）
|
2.測量范圍及工作壓力
儀表口徑
（mm）
|
正常流量范圍
（m3/h）
|
擴展流量范圍
（m3/h）
|
常規連接方式
與耐壓等級
|
特制耐壓等級
（Mpa）（法蘭夾裝）
|
|
4
|
0.04～0.25
|
0.04～0.4
|
螺紋連接/6.3Mpa
|
10、16、25
|
|
6
|
0.1～0.6
|
0.06～0.6
|
螺紋連接/6.3Mpa
|
10、16、25
|
|
10
|
0.2～1.2
|
0.15～15
|
螺紋連接/6.3Mpa
|
10、16、25
|
|
15
|
0.6～6
|
0.4～8
|
螺紋連接/6.3Mpa
|
4.0、6.3、10、16、25
|
|
法蘭連接/2.5Mpa
|
|
20
|
0.8～8
|
0.45～9
|
螺紋連接/6.3Mpa
|
4.0、6.3、10、16、25
|
|
法蘭連接/2.5Mpa
|
|
25
|
1～10
|
0.5～10
|
螺紋連接/6.3Mpa
|
4.0、6.3、10、16、25
|
|
法蘭連接/2.5Mpa
|
|
32
|
1.5～15
|
0.8~15
|
螺紋連接/6.3Mpa
|
4.0、6.3、10、16、25
|
|
法蘭連接/2.5Mpa
|
|
40
|
2～20
|
1～20
|
螺紋連接/6.3Mpa
|
4.0、6.3、10、16、25
|
|
法蘭連接/2.5Mpa
|
|
50
|
4～40
|
2～40
|
法蘭連接/2.5Mpa
|
4.0、6.3、10、16、25
|
|
65
|
7～70
|
4～70
|
法蘭連接/2.5Mpa
|
4.0、6.3、10、16、25
|
|
80
|
10～100
|
5～100
|
法蘭連接/2.5Mpa
|
4.0、6.3、10、16、25
|
|
100
|
20～200
|
10～200
|
法蘭連接/1.6Mpa
|
2.5、4.0、6.3、10、16、25
|
|
125
|
25～250
|
13～250
|
法蘭連接/1.6Mpa
|
2.5、4.0、6.3、10、16
|
|
150
|
30～300
|
15～300
|
法蘭連接/1.6Mpa
|
2.5、4.0、6.3、10、16
|
|
200
|
80～800
|
40～800
|
法蘭連接/1.6Mpa
|
2.5、4.0、6.3、10、16
|
3.選型表
|
型號
|
說明
|
|
LWGY-
|
□
|
/□
|
/□
|
/□
|
/□
|
/□
|
/□
|
|
公稱
通徑
|
4
|
*
|
*
|
*
|
*
|
*
|
*
|
4mm，標準量程0.04～0.25m3/h，寬量程為0.04～0.4m3/h
|
|
6
|
6mm，標準量程0.1～0.6m3/h，寬量輪為0.06～0.6m3/h
|
|
10
|
10mm，標準量程0.2～1.2m3/h，寬量程為0.15～1.5m3/h
|
|
15
|
15mm，標準量程0.6～6m3/h寬量程為0.4～8m3/h
|
|
20
|
20mm，標準量程0.8～8m3/h，寬量程為0.4～8m3/h
|
|
25
|
25mm，標準量程1～10m3/h，寬量程為0.5～10m3/h
|
|
32
|
32mm，標準量程1.5～15m3/h，寬量程為0.8～15m3/h
|
|
40
|
40mm，標準量程2～20m3/h，寬量程為1～20m3/h
|
|
50
|
50mm，標準量程4～40m3/h，寬量程為2～40m3/h
|
|
65
|
65mm，標準量程7～70m3/h，寬量程為4～70m3/h
|
|
80
|
80mm，標準量程10～100m3/h，寬量程為5～100m3/h
|
|
100
|
100mm，標準量程20～200m3/h，寬量程為10～200m3/h
|
|
125
|
125mm，標準量程25～250m3/h，寬量程為13～250m3/h
|
|
150
|
150mm，標準量程30～300m3/h，寬量程為15～300m3/h
|
|
200
|
200mm，標準量程80～800m3/h，寬量程為40～800m3/h
|
|
類型
|
B
|
電池供電現場顯示型
|
|
C
|
現場顯示/4～20mA 兩線制電流輸出
|
|
C1
|
現場顯示/RS485通訊協議
|
|
C2
|
現場顯示/HART通訊協議
|
|
精度等級
|
05
|
精度0.5級
|
|
10
|
精度1.0級
|
渦輪
類型
|
W
|
寬量程渦輪
|
|
S
|
標準渦輪
|
|
材質
|
S
|
304不銹鋼
|
|
L
|
316（L）不銹鋼
|
|
防爆
|
E
|
防爆型（防爆等級：ExdⅡBT6）
|
|
壓力等級
|
N
|
常規
|
|
H(x)
|
高壓
|
