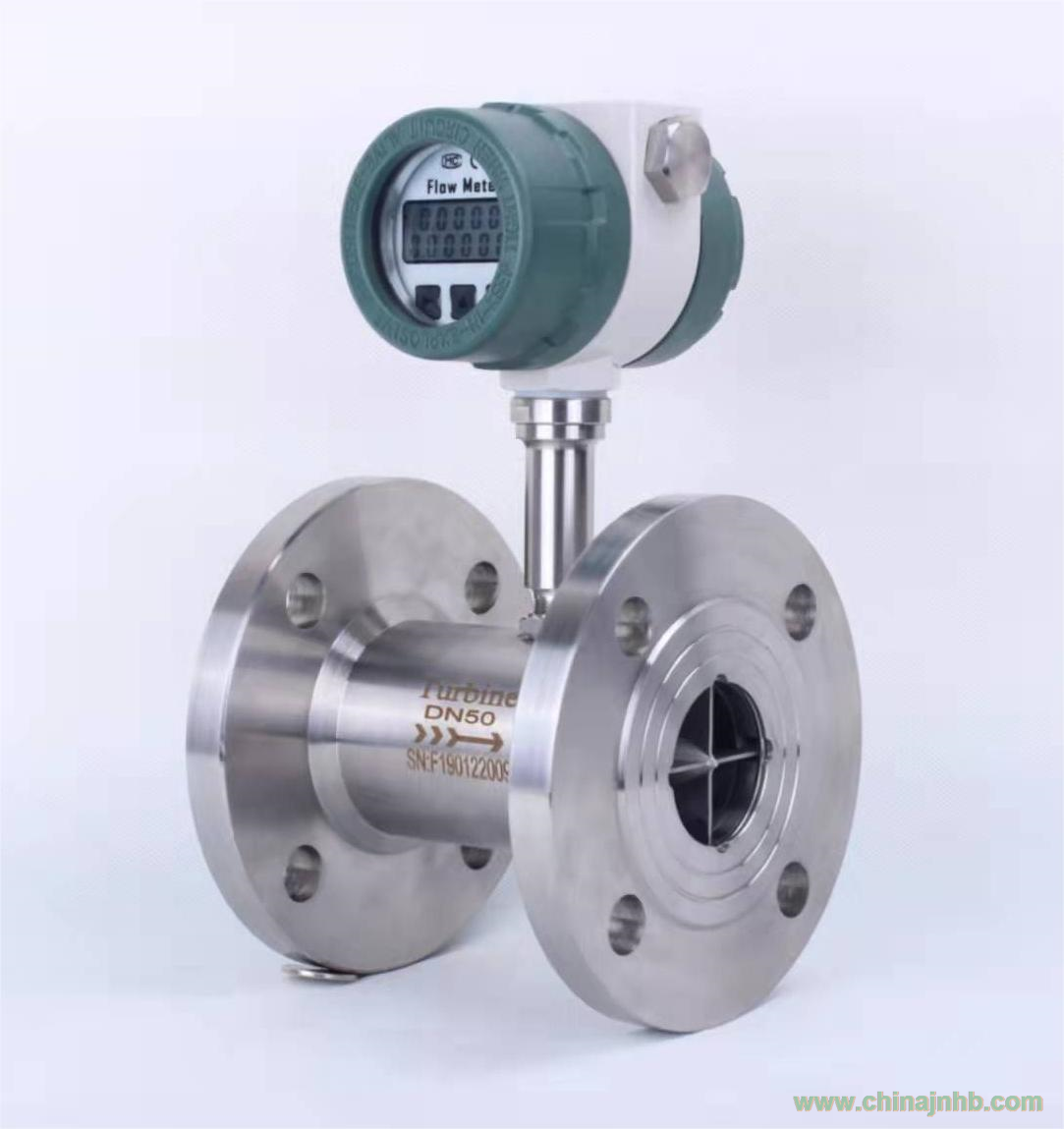

HJWL型渦輪流量計是由渦輪流量傳感器與接收電脈沖信號的顯示儀表兩部分組成，主要用來測量封閉管道中低粘度流體（液體或氣體）的體積流量和總量，目前廣泛應用于石油、 化工、冶金、有機液體、無機液、液化氣、城市燃氣管網、制藥、食品、造紙等行業。

         工作原理：

當被測流體流過渦輪流量計傳感器時，在流體的作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，同時，葉片周期性地切割電磁鐵產生的磁力線，改變線圈的磁通量，根據電磁感應原理，在線圈內將感應出脈動的電勢信號，即電脈沖信號，此電脈動信號的頻率與被測流體的流量成正比。

傳感器由渦輪傳感組件和放大器組成，二者組裝在一起的結構為一體式；能測量正反流量的結構為雙向式；帶插入桿能安裝在大口徑管道中測流體流量的結構為插入式。

傳感器的工作基于力矩平衡原理。當流體流經傳感器時，推動葉輪轉動，當流量一定時，動力矩和阻力矩平衡，葉輪轉速保持一定。導磁的葉輪上均勻分布的葉片隨葉輪轉動，從而周期性地改變檢測器（線圈）磁場的磁阻，檢測器產生電脈沖信號，經放大器放大后輸出。輸出電脈沖頻率與葉輪轉速成正比，葉輪轉速與流量成正比，所以輸出電脈沖頻率與流過傳感器的流量成正比，轉換后的4-20mA模擬信號也與流量成正比。

主要特點:

1、具有精度高、重復性好、無零點漂移、高量程比等優點

2、擁有高質量軸承、特別設計的導流片，因此極大降低了磨損，對峰值不敏感，甚者惡劣的條件下也可以給出可靠的測量變量

3、輸出信號為脈沖，易于數字化

4、壓力損失小，葉片能防腐，可以測量粘稠和腐蝕性的介質

技術參數:

    公稱口徑：管道式：DN4～DN300   插入式：DN100～DN2000

    精度等級：管道式：±0.5級，±1.0級   插入式：±1.5級、±2.5級

    環境溫度：-20℃～50℃

    介質溫度：測量液體：-20℃～120℃   測量氣體：-20℃～80℃

    大氣壓力：86KPa～106KPa

    公稱壓力：1.6Mpa、2.5Mpa、6.4Mpa、25Mpa

    防爆等級：ExdIICT6

    連接方式：螺紋連接、卡箍連接、法蘭連接、插入式等
