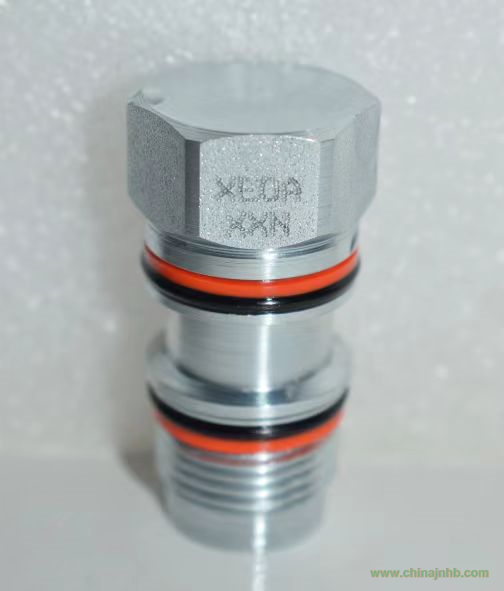

• 工作原理：此閥為直動式、平衡滑閥結構的先導級閥，常用來作其他大流量閥的先導級。有常開與常閉兩種配置，可直接安裝進 SUN 的先導控制或外接口控制閥的插孔中，提供集成先導控制。當電磁套筒組件通電或受到其他先導控制信號作用時，閥芯會移動，從而控制油液的流向和壓力。
• 特點：
  • 可直接驅動，不需要小液壓操作壓力。
  • 手動推式緊急操作是標準特性。
  • 采用濕式銜鐵線圈設計，具有較低的泄漏速率（小于 10 滴 / 分鐘 @5000psi）。
  • 線圈可選不同接頭與電壓選項，也可選帶或不帶浪涌保護，且可和 SUN 的系列 P 先導級電磁閥產品互換，并能從另外一個方向上安裝在套筒上。
  • 利用 SUN 浮動結構減少由于過大安裝扭矩或插孔 / 插裝閥加工誤差帶來的內部零件粘結的可能性。
• 技術特性：
  • 通流能力為 1L/min，可承受最大操作壓力 350bar（5000psi）。
  • 在 110SUS（24cst）下的最大泄漏量為 0.7cc/min@350bar。
  • 手動緊急操作需要的力為 66N/100bar@port1。
  • 額定響應時間 30ms，切換頻率最高 15,000max.cycles/hr。
  • 銜鐵直徑 14.2mm，閥頭部安裝六角尺寸 22.2mm，閥安裝扭矩 27 - 33nm，型號重量 0.29kg。
