一、RSL40-1EX智能變頻電動執行器的基礎參數
產品型號：RSL40-1Q，RSL40-1CQ，RSL40-1MQ，RSL40-1EX，RSL40-1CEX，RSL40-1MEX
輸出推力：4000N，4KN
電壓：220VAC 50HZ
信號：4-20毫安
行程：50mm
安裝方式：支架和夾頭
二、智能變頻電動執行器的其他型號
RSL20-1Q RSL20-1CQ RSL20-1MQ
RSL40-1Q RSL40-1CQ RSL40-1MQ
RSL65-1Q RSL65-1CQ RSL65-1MQ
RSL100-1Q RSL100-1CQ RSL100-1MQ
RSL160-1Q RSL160-1CQ RSL160-1MQ
RSL250-1Q RSL250-1CQ RSL250-1MQ
RSL350-1Q RSL350-1CQ RSL350-1MQ
RSL20-1EX RSL20-1CEX RSL20-1MEX
RSL40-1EX RSL40-1CEX RSL40-1MEX
RSL65-1EX RSL65-1CEX RSL65-1MEX
RSL100-1EX RSL100-1CEX RSL100-1MEX
RSL160-1EX RSL160-1CEX RSL160-1MEX
RSL250-1EX RSL250-1CEX RSL250-1MEX
RSL350-1EX RSL350-1CEX RSL350-1MEX
三、
閥位設置方法：手動設置
|
序號
|
操作
|
顯示
|
說明
|
備注
|
|
1
|
▲ 或 ▼
|
選擇“基本設置”
|
“基本設置”被選中
|
|
|
2
|
ENTER
|
閥位設置
靈敏度 關閥方向
|
“閥位設置”被選中
|
|
|
3
|
▼
|
自動
手動
|
“手動”被選中
|
|
|
4
|
ENTER
|
關位標定
關位 XX
當前位置XX
|
按▼鍵關閉閥門
|
按ENTER可確認關位設置并進入開位設置
|
|
5
|
ENTER
|
開位標定
當前位置 XX
|
按▲鍵全開閥門
|
按ENTER可確認開位設置并退出
|
|
6
|
ENTER
|
閥位標定完成
行程 XX mm
|
閥位設置完成，按R/L鍵退出
|
|

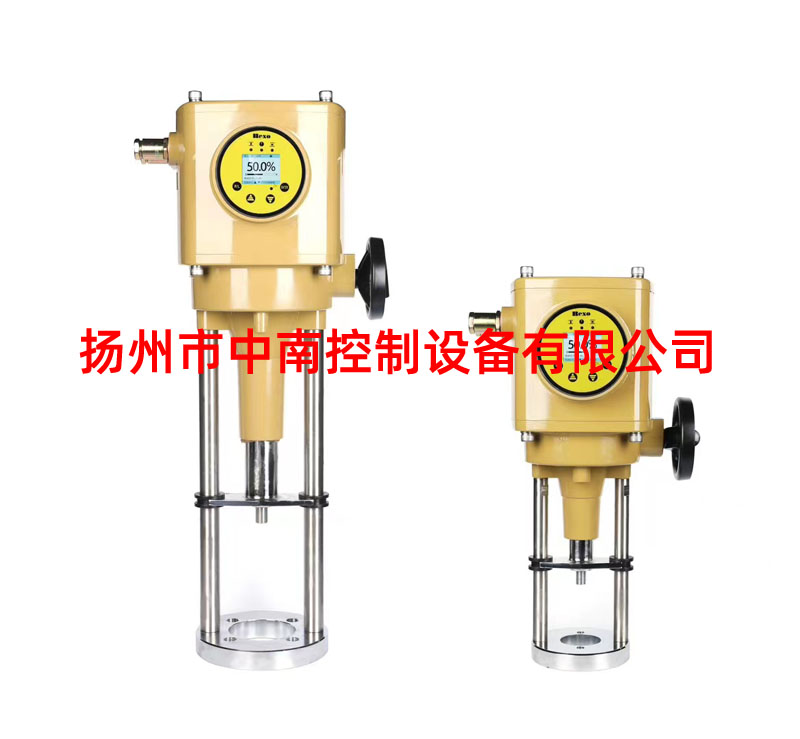

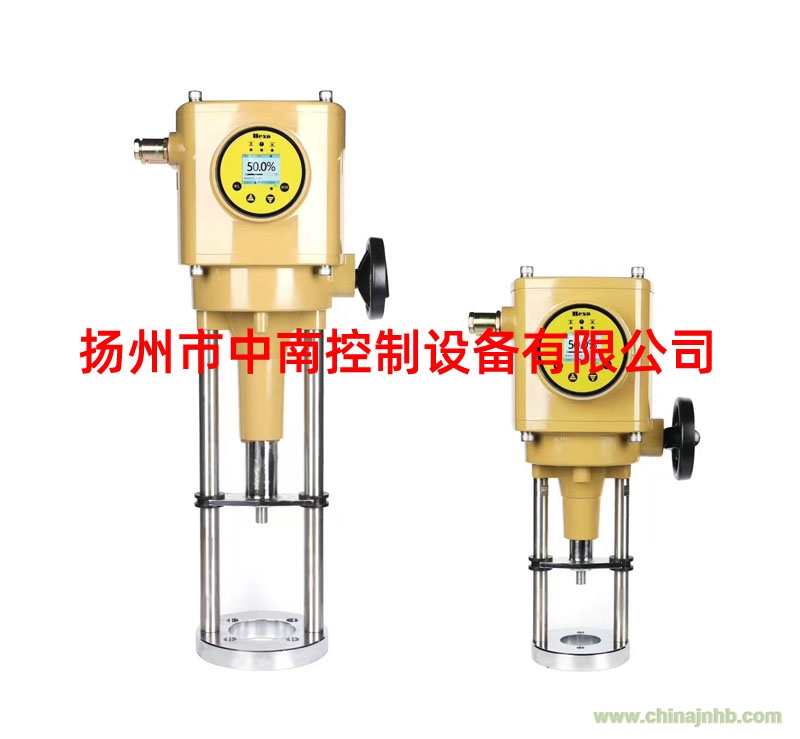

四、圖例
