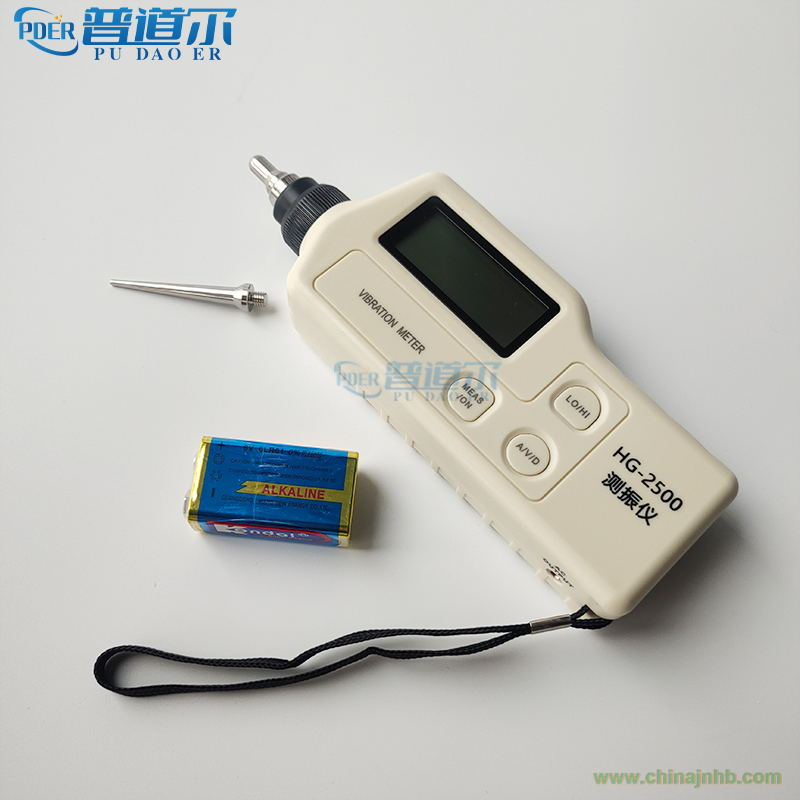

普道爾手持式HG-2500測振儀筆式測量計
普道爾手持式HG-2500測振儀筆式測量計是用來測量設備振動的儀器，主要指旋轉設備和往 復運動設備的振動,通過對這些振動的數值,以及振動頻譜、振動波形和趨勢,來判斷設備的運行狀況是否良好。 結合單片機的應用著重研制精度高、體積小、功能強、抗干擾強、成本低的手持式測振儀。
技術參數 技術指標
振動采集： 電壓加速傳感器（剪切式）
加速度測量范圍：
速度測量范圍：
位移測量范圍: 0.1~199.9m/s2 峰值
0.1~199.9mm/s 有效值
0.001~1.999mm 峰-峰值 速度和位移范圍能達到加速度 199.9 m/s2下的極限值
測量誤差： ±5%±2digits
加速度測量頻率范圍 10Hz～1KHz (LO) 1KHz～15KHz (HI)
速度測量頻率范圍： 10Hz～1KHz (LO)
位移測量頻率范圍： 10Hz～1KHz (LO)
LCD顯示： 3位半數字顯示
顯示數據更替周期： 1秒
數據輸出： AC輸出 2V Peak (顯示全量程) 負載：10KΩ或高阻耳機可以連接
供電： 9V堿性電池
工作電流： ≤25mA
電池壽命： 連續使用20小時
自動關機功能： 無操作1分鐘后自動關機
LCD背光功能: 無操作7秒后關閉
工作溫度范圍： 0~50℃
工作濕度范圍： 30~RH
低電指示： 6.9V±0.2V
尺寸: 67x30x183mm
重量: 182G(含電池)
設計簡單、結構緊湊，便于隨身攜帶使用
LCD直觀顯示測量值、測量狀態
可測量加速度、速度及位移
可選擇不同振動頻率特性
采用高靈敏度探頭，測量準確
配備長、短探頭各一個，適合各種不同場所測量
設有AC信號輸出接口
低電指示功能
自動關機功能
LCD背光燈功能
手持式HG-2500測振儀特點、功能
（一）.設計簡單、結構緊湊、便于隨身攜帶使用
（二）.LCD直觀顯示測量值、測量狀態
（三）.可測量加速度、速度及位移
（四）.可選擇不同振動評率特性
（五）.采用高靈敏度探頭，測量準確
（六）.配備長、短探頭各一個，適合各種不同場所測量
（七）.設有AC信號輸出接口
（八）.低點指示功能
（九）.自動關機功能
（十）.LCD背光燈功能
