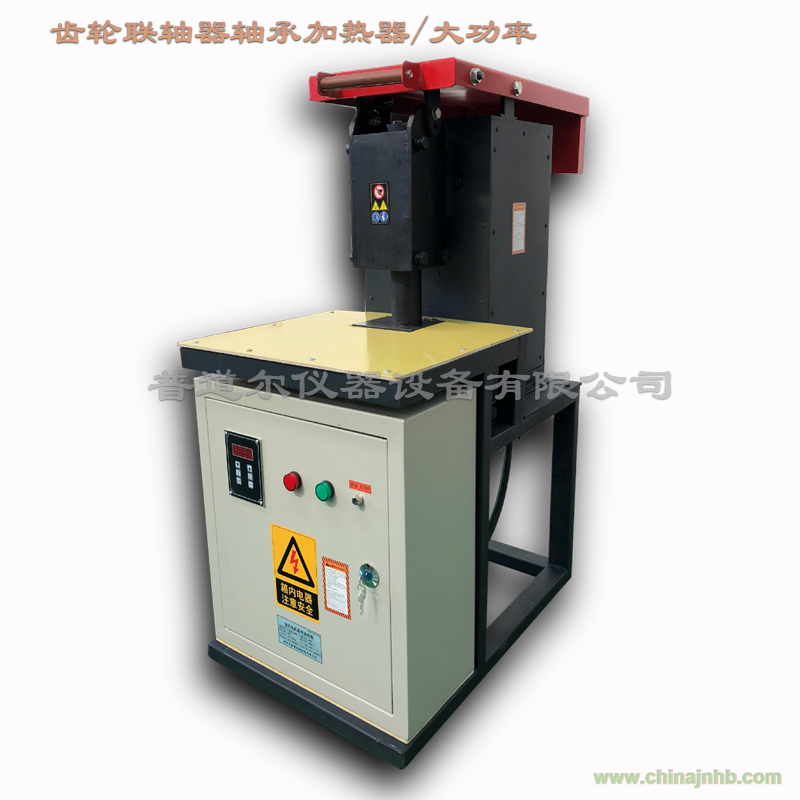

廠家現貨直銷ZJ20K-3齒輪快速加熱器溫控時控
聯軸器感應加熱器具有溫控及時控功能，數字顯示、聲音提示、錯誤顯示、自動顯示加熱時間、自動退磁。主要用于對軸承、齒輪、連軸節、鐵路機車的輪心、輪箍等多種類型的金屬件進行加熱，使之膨脹，以滿足過盈裝配或拆卸的需要。
|
ZJ20K系列 齒輪快速加熱器
|
|
產品型號
|
ZJ20K-1
|
ZJ20K-2
|
ZJ20K-3
|
ZJ20K-4
|
ZJ20K-5
|
ZJ20K-6
|
ZJ20K-7
|
ZJ20K-8
|
|
功 率
|
12KVA
|
14KVA
|
18KVA
|
20KVA
|
35KVA
|
40KVA
|
60KVA
|
75KVA
|
|
電 壓
|
380V
|
380V
|
380V
|
380V
|
380V
|
380V
|
380V
|
380V
|
|
電 流
|
31A
|
36A
|
47A
|
53A
|
92A
|
105A
|
158A
|
197A
|
|
頻 率
|
50/60Hz
|
50/60Hz
|
50/60Hz
|
50/60Hz
|
50/60Hz
|
50/60Hz
|
50/60Hz
|
50/60Hz
|
|
加熱工件內徑
|
10-25 mm
|
10-40 mm
|
10-70 mm
|
10-90 mm
|
30-110 mm
|
50-110 mm
|
60-110 mm
|
70-120 mm
|
|
最大工件外徑
|
70mm
|
80mm
|
100mm
|
120mm
|
300mm
|
450mm
|
600mm
|
800mm
|
|
最大工件寬度
|
30mm
|
35mm
|
35 mm
|
40mm
|
150mm
|
170mm
|
180mm
|
200mm
|
|
最大工件重量
|
50kg
|
50kg
|
80kg
|
100kg
|
180kg
|
200kg
|
250kg
|
300kg
|
|
加 熱 桿
|
70mm
|
70mm
|
80mm
|
80mm
|
120mm
|
120mm
|
120mm
|
140mm
|
|
外形尺寸cm
|
80×50×100
|
80×50×100
|
80×50×100
|
80×50×100
|
90×53×100
|
95×53×100
|
110×60×110
|
120×65×120
|
|
機器重量
|
80kg
|
90kg
|
100kg
|
180kg
|
250kg
|
260kg
|
350kg
|
500kg
|
|
外配電控柜
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
|
滾輪移動
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
|
杠桿式加熱桿
|
-
|
-
|
-
|
-
|
有
|
有
|
有
|
有
|
|
最高加熱溫度
|
Max.250℃
|
|
溫度控制
|
數顯0-250℃
|
|
時間控制
|
數顯0-9999S
|
|
手動控制
|
有
|
|
聲音提示
|
有
|
|
錯誤提示
|
有
|
|
自動退磁
|
有
|
|
自動保溫
|
有
|
|
磁性測溫探頭
|
有
|
|
功率自動調節
|
有
|
加熱器由干式自冷工頻感應加熱裝置（以下簡稱主機）與控制設備組成。
1、短路加熱 主機為一特殊結構的變壓器，可移動的軛鐵用以直接穿套軸承或其它被加熱工件。工作時，接通主機電源，工件（相當于副邊繞組）中感應產生短路電流而被加熱。
2、渦流加熱被加熱工件與主機的鐵芯組成一閉合的磁回路，工作時，工件中通過主機的磁力線產生渦流而被快速加熱。
四、安裝調試
1、控制箱及主機分別安裝到合適的地方。主機左右方向應水平，前后垂直方向允許向后傾斜不大于3度。
2、安裝完成后，在使用前必須按電氣原理圖復核，接線是否有誤。
3、正確無誤后，合上開關，接通電源，此時電壓表應有指示。
4、被加熱工件放置到主機鐵蕊中間活動軛鐵的下面，輕輕向下移動，使之與工件吻合（若工件厚度尺寸不變，可調節主機后杠
桿橋下面的定位螺釘，使軛鐵與工件保持2mm的間距，以方便連續操作）。至此，調試結束，可投入使用。
五、操作程序
1、第一回加熱，先設定溫度，將控溫傳感器放到內圈上，按起動按鈕，工件被加熱，到溫度后加熱器自動關機，并記錄加熱到設定溫度所需的時間。
2、隨即取出工件，以便套裝。
3、連續加熱同一規格的工件，將功能選擇開關撥到時控位置，設定加熱時間，當工件被加熱到所設時間即自動關斷電源。
4、工作完成后，將電源開關撥到停止位置，切斷電源。
