WLF-70全回轉控制手柄 船舶全回轉單推進器

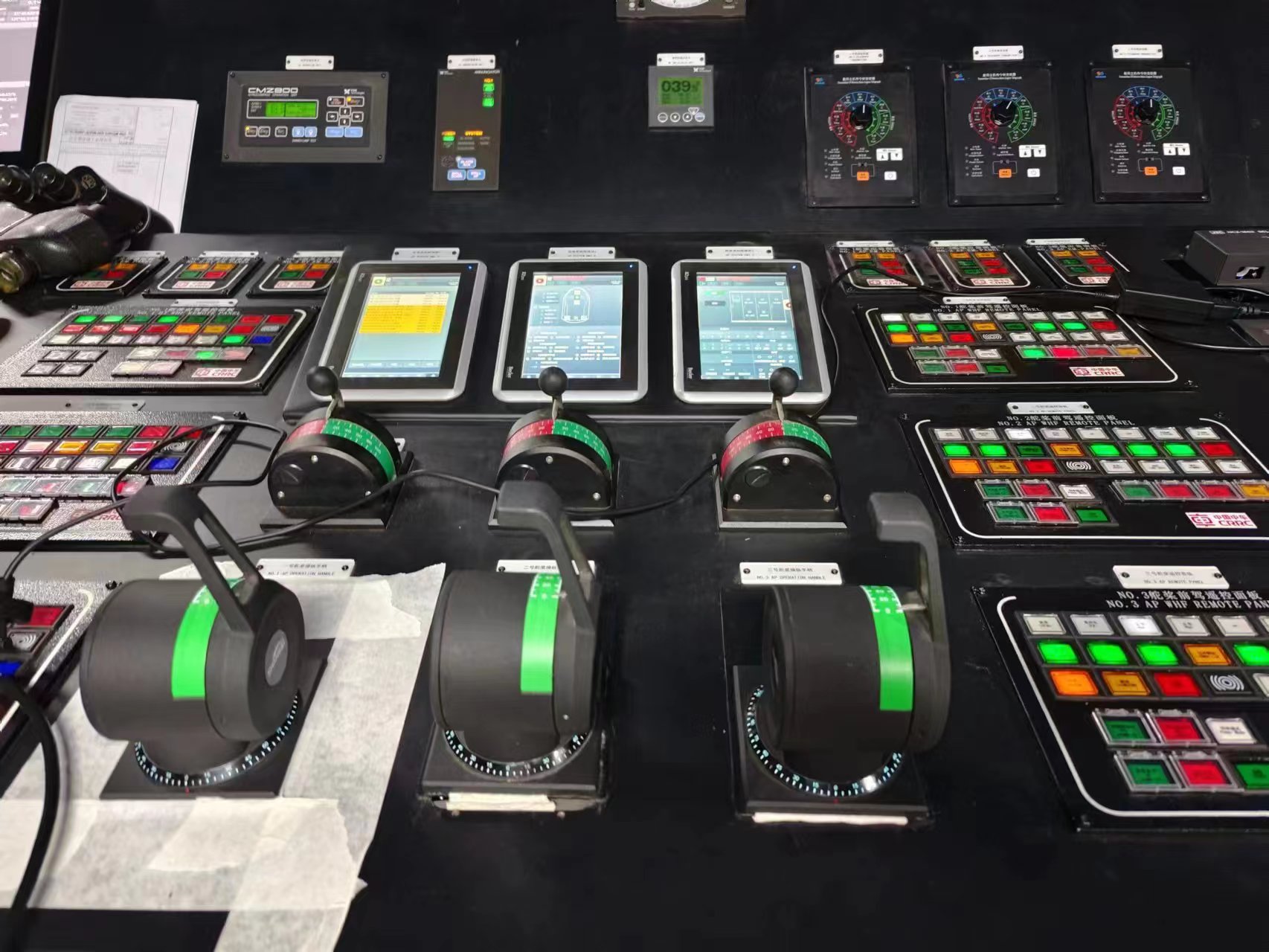

WLF-70 全回轉控制手柄用于各類船舶或試驗設備等需要同時對速度和方位進行調節的場合，一般布置在電氣集中控制臺上，對推進器的方位角、傾斜角或推力、速度等進行聯動控制。產品具有以下特點：

鋁合金殼體，主體直徑 90mm，結構小巧、傳動緊湊；
帶燈刻度指示，使用方便，阻尼調整靈活，手感舒適；

基本指標：

供電電壓 18～32vdc
功耗電流 ≤50mA
推進機械角度 ±60°
推進電氣角度 245°
旋轉機械角度 ±180°
旋轉電氣角度 ±360°
電位器規格 5k±15%
線性度 1.0%
輸出信號 4~20mA
AD 分辨率 12 位
精度 ±0.2%
環境測試 IEC 60945
IP 等級 IP66（不帶面板 IP22）
工作溫度 -15～70℃
安裝 4XM5 螺柱，面板厚度 8mm
接線 16 路 I/O 端子排

使用、操作
請按照下列操作步驟進行：
1、控制手柄的推進方向、旋轉方向的初始位置為正中間（0 刻度處）。此時電位器阻值為總阻值的 1/2；
2、接通電源，背光燈正常發光，旋轉手柄桿，有 2 路 4~20mA 信號輸出。
3、操作手柄時應當平穩，緩慢推進，避免快速推拉損壞控制手柄；
4、超過額定電壓會對產品造成損壞；

5、本產品 高采樣精度 12 位，若需精準反饋，需自行分段校準。
