HZ-D36 UL1598燈具溫升模擬墻 UL1598.19.11.1標準燈具溫升模擬試驗墻

概述：

 本溫升模擬墻滿足UL1598燈具安全測試標準中第19.11.1章節，墻壁表面溫度的試驗設備應符合圖19.11.1所示，并按以下進行布置：

a)  木制結構部件應用木螺紋或釘子可靠連接。

b)  木制結構部件應如下：

1)  前面板和背面應為符合19.32條，邊長為1218mm(48in)的正方形木夾板。

2)  邊應為2X4in的通用規格木制成分。

3)  端部應為1X4in的通用規格木制成分。

4)  里面的支承物應為2X4in的通用規格木制成分。

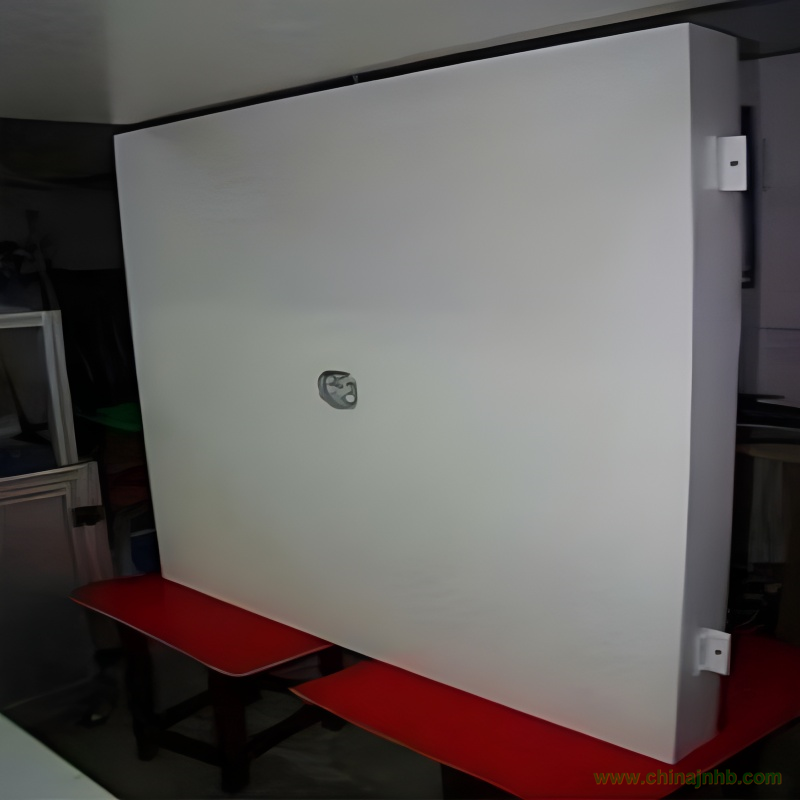

UL1598溫升測試墻面是深圳匯中儀器根據標準UL1598第19.11節及圖19.11.1要求設計制作而成。該UL測試墻面帶可活動支架與腳輪，可移動，可隨意更換擺放位置，非常方便實驗室進行日常測試與設備管理。。

UL1598溫升測試墻面滿足以下結構要求：

(1) 正面和背面為1218mm×1218mm，12mm厚的膠合板或夾板。

(2) 兩邊木料為2英寸（50.8mm） x 4 英寸（101.6mm)，厚度不可見。

(3) 兩端木料為1英寸（25.4mm） x 4 英寸（101.6mm)，厚度可見。

(4)內部支撐木料為2英寸（50.8mm） x 4 英寸（101.6mm)，厚度不可見。

(5) 內裝美國進口UL認證的標準4英寸 x 1-1/2英寸的8角形接線盒（俗稱八卦板）。

注：目前中國市面上其他公司生產的大部分UL1598天花所使用的Outlet Box均為手工制作，非標準要求的Outlet Box，無UL認證或仿冒UL認證，本公司均為美國原裝進口UL認證八卦板，直接從美國市面上購買所得。包括側面的接線盒，均有UL認證，其他外行儀器商為國內隨意尋找接線盒，完全不能達到標準要求，不能通過正兒八經的UL儀器設備審核。

(6) 對外接線盒應該在側面位置安裝。

(7) 內部導線管為3/8金屬導線管。

(8) 接線包含一根白色和黑色的14AWG導線及一根16AWG或更粗的線接在接線盒上用于接地。

(9) 區別于溫升測試天花，測試墻面不含絕緣玻璃纖維。

(10) 測試墻面底部至少距離地面0.9米，離天花至少0.3米以上，1×4木料應該處于水平位置。
