一、概述

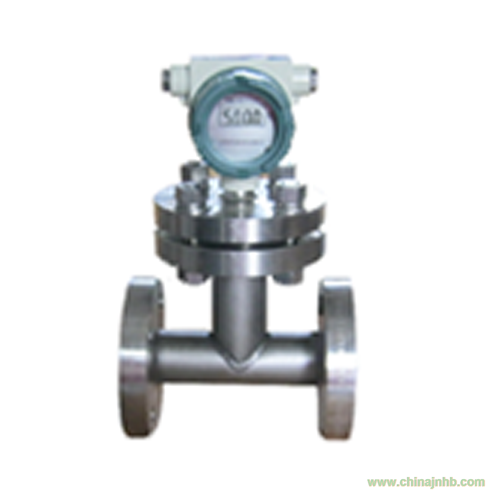

HSYX防爆原油含水分析儀（在線管段式）（以下簡稱儀器）是測量油品含水率的精密儀器。主要用于石化行業在線監測原油含水率,同時也可測量原油界面。該儀器采用上位機調試，現場顯示，測量范圍寬（全量程）、精度高，能適合不同的現場狀況；環保、節能、安全，性能穩定，跟蹤良好。儀器性能及設計處于同類產品領先水平，是原油含水分析儀器的首選。
二、技術特點
1、新型傳感器：采用數字化傳感器，穩定性更好。
2、環保無輻射。
3、結構簡單：既可就地顯示，又可數據遠傳。遠傳方式：4?20mA 、RS485;
4、操作方便：儀器的現場調校和定期調校均采用桌面“含水儀遠程調試助手”實現。
5、耐溫能力強：所有元器件、集成電路及功能模塊均采用寬溫或超寬溫等級，極大地提高了環境溫度的適應能力。
6、油水混合狀態自動檢測LCD指示：“油包水”和“水包油”兩種不同的油水混合狀態自動檢測，對測量精度具有重大意義。
7、防腐性好，性能穩定可靠：所采用的材料均為耐腐蝕性能好的不銹鋼；采用性能優質的元器件；傳感器所有器件均膠封固化；長時間的溫度循環試驗，保證了儀器可以長期穩定的工作。
8、跟蹤良好：采樣速度快，能真實正確反映被測介質含水率變化情況。
9、外型美觀：傳感部分與顯示部分緊密結合，使得整機結構渾然一體。
三、技術指標
|
量 程
|
0～5%
|
0～10%
|
0～20%
|
0～60%
|
0～100%
|
|
精 度
|
±0.1%
|
±0.1%
|
±0.2%
|
±0.5%
|
±1%
|
|
分 辨 率
|
0.01%
|
0.01%
|
0.01%
|
0.01%
|
0.01%
|
|
壓力等級
|
1.6MPa、2.5MPa、4.0MPa、6.4MPa（大于6.4MPa可另行生產）
|
|
管 徑
|
DN50～DN2200
|
|
流體溫度
|
15℃～85℃ （85℃以上訂做）
|
|
輸出信號
|
4～20mA、RS485
|
|
防爆等級
|
Ex db IIC T6 Gb
|
|
防護等級
|
IP66
|
|
功 率
|
≤1W
|
|
環境溫度
|
-40～85℃
|
|
環境濕度
|
≤95%
|
|
供 電
|
220V AC/24VDC
|
