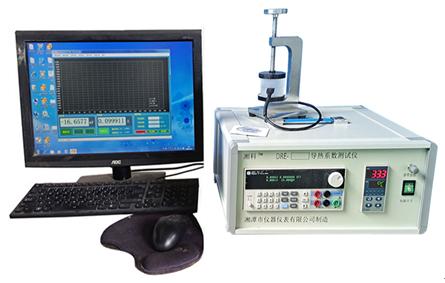

I-RTC型巖石多功能導熱系數測試儀

Rock thermal conductivity tester

關鍵詞：巖石導熱，熱導率，熱擴散，蓄熱系數，比熱容，熱阻

一、概述

I-RTC型巖石多功能導熱系數測試儀本儀器采用瞬態平面熱源法，基于TPS瞬態平面熱源技術，用Hot Disk探頭。專應用于巖土、巖石、聚合物、混凝土、復合板材、紙蜂窩板等固體、粉末、液體、糊狀、涂層、薄膜、保溫材料、絕熱材料等各向異性材料等的導熱系數、導溫系數（熱擴散系數）和比熱容、蓄熱系數及熱阻。是高等院校和檢測單位的重要設備。

二、符合：設備參考標準：

1、DZ/T0276.14-2015 中華人民共和國地質礦產行業標準 巖石物理力學性質實驗規程第14部分：巖石熱導率實驗.

2、ISO22007-2-2008 導熱系數和熱擴散系數的測試法；

3、GB/T 32064-2015 建筑用材料導熱系數和熱擴散系數瞬態平面熱源測試法。

三、該儀器的優點有：

 (1)直接測量熱傳播，可以節約大量的時間；

 (2)不會和靜態法一樣受到接觸熱阻的影響；

 (3)無須特別的樣品制備，對固態材料只需有一個相對平整的樣品表面。不同類型的材料采用不同的測試方案及計算數學模型，具有測量速度快、適用范圍寬及能夠成功避免在實驗過程中自然對流的影響等優點。實際測試材料范圍廣，導熱系數范圍寬，試樣處理簡單，測試速度快的優點，是目前比較流行的測試方法。

四、主要技術參數:

1、導熱系數測定范圍：0.001～600w/(m.k),分辯率為0.00015w/(m.k)；

2、熱擴散系數（導溫系數）范圍：0.15～120 m2/s；

3、蓄熱系數范圍：0.1～30 w/(m2.k)；

4、比熱容范圍：0.1～5 kJ/(kg.℃)；

5、熱阻范圍：0.5～0.000005 mm2.k/w；

6、溫度測量精度：≤0.001℃；

7、測量相對誤差：≤3%；

8、重復性誤差：≤ 3%；

9、測試時間：1～120 秒。

10、探頭加熱材料：金屬鎳；厚度0.01mm,熱絲寬度：0.35±0.03mm；

11、探頭直徑；標準配置：直徑Φ15mm或Φ7.5mm，可根據客戶要求選配探頭直徑：Φ30mm, Φ15mm,Φ7.5mm，Φ4mm或同時配置，

12、測試溫度：常溫（標配），變溫：-50℃～150℃（選配）

12、功率：0-20w；

13、最大電壓：20V；

14、最大電流：1A；

15、電阻：15Ω左右，依探頭上標注阻值為準；

16、保護層材料：聚酰亞胺薄膜（Kapton）；單層厚度：0.06mm；

17、探頭直徑：Φ30mm,Φ15mm,Φ7.5mm。

18、 測試試樣要求：

 a、固體塊狀或圓形、方形、異形樣品，無須特別制備，只需一個相對平整的樣品表面,配有專用試樣裝夾裝置。

  b、對粉狀、糊狀、液狀物質無特殊要求,配有專用試樣測試盒。

  c、所測較薄材料（厚度0.01～1mm）,專用測試方案與數學模型進行測試。

  d、高導材料（100～500W）,專用測試方案與數學模型進行測試。

  e、絕熱保溫材料（0.010～0.050W）,專用測試方案與數學模型進行測試。

19、軟件：采用全自動測試軟件，快速準確對樣品進行試驗過程參數分析和報告輸出。

20、電源：AC 220V±10%，50/60 Hz, 整機功率：＜500w；
