1.用途及使用范圍

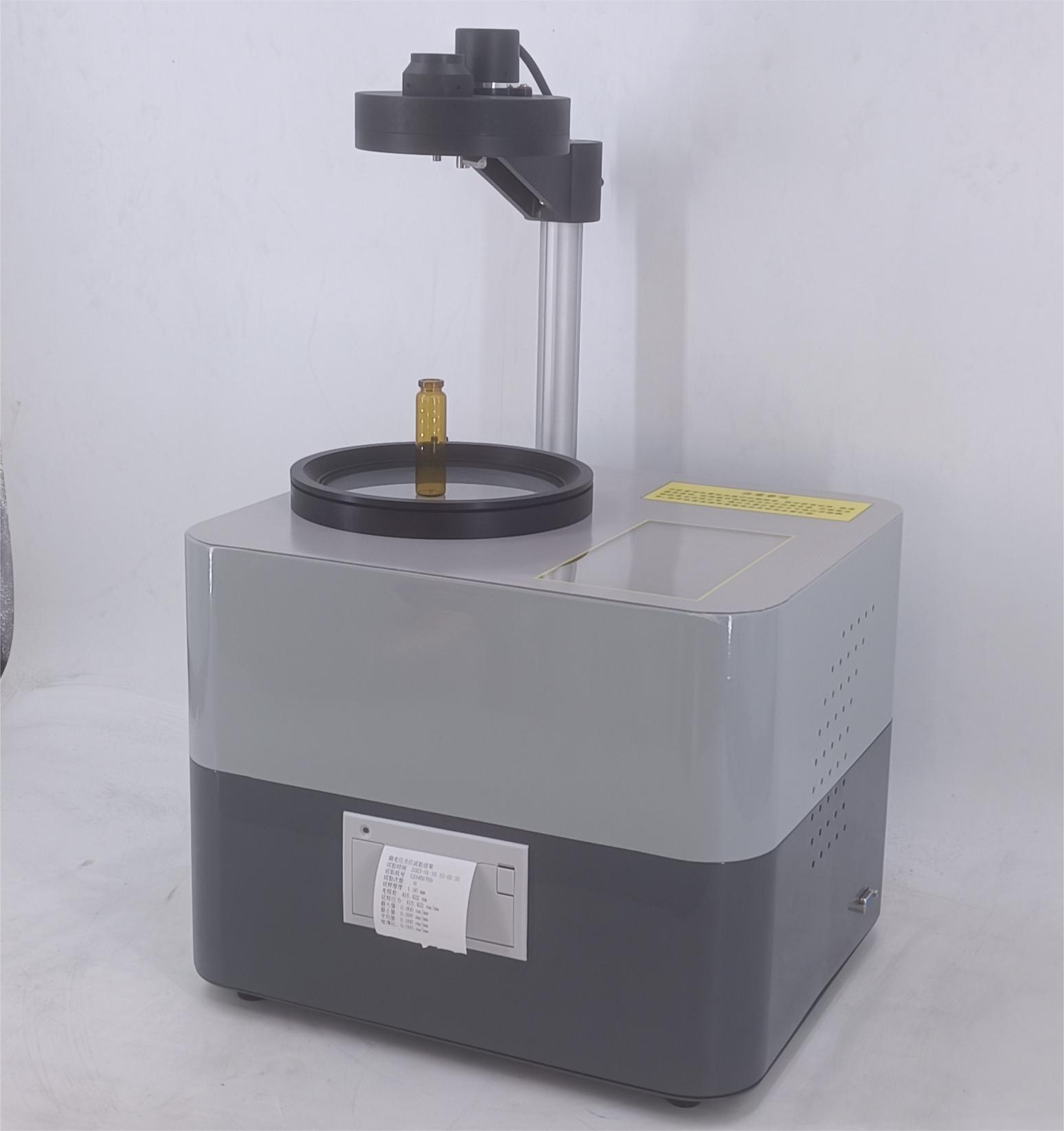

PYL-3觸摸屏數顯偏光應力儀，是集應力檢測、數據管理、液晶觸屏、審核查詢、打印輸出等多種功能于一體的綜合性內應力測量?jī)x器，進一步滿足了醫藥、食品包裝等行業以及計量檢測服務機構對應力檢測的規范性要求。符合GMP管理規程要求，通過三級權限分配和管理，確保檢測處于掌控狀態，做到檢測數據準確、真實、可靠、可審計追蹤。
PYL-3觸摸屏數顯應力儀應用彩色7英寸液晶觸摸顯示屏和高精度編碼器進行應力顯示和測量，適合光學儀器廠、玻璃廠、玻璃制品廠、藥包企業、實驗室、計量檢測服務機構使用，用于測量各類玻璃制品（包括各類玻璃瓶、罐、杯、管、器皿、燈泡、燈管、玻璃量器、玻璃儀器、光學儀器、異型制品、手機屏幕等）、水晶制品、人工寶石、透明塑料制品及其它光學材料應力值的測量。
PYL-3觸摸屏數顯應力儀，配備1/4波片和全波片（也稱靈敏色片），因此提供兩種測量方法：
l 定量測量（Senarmont補償法）：儀器配備1/4波片，采用補償法定量測定玻璃的內應力數值。
l 定性測量（比色法）：儀器配備全波片，可以根據偏振場中的干涉色序，通過觀察干涉顏色情況，定性判斷玻璃制品的內應力大小及分布，便于用戶快速判定制品是否合格。
2.技術特色
PYL-3觸摸屏數顯偏光應力儀，符合GMP管理規程要求，具有測量精度高、數據管理及打印、多種測量方式、直觀顯示多組數據、暗視場無需校準及綠色節能等先進特點：
l 符合GMP管理規程要求：儀器具有三級操作權限，具備數據記錄、打印、復核和輸出功能。
l 測量精度高：采用高精度角度編碼器，測量精度優于2.0nm。
l 三種測量方式：提供單點、多點、預值三種測量方式供用戶選擇；“向?qū)健辈僮魈嵝逊绞教崾静僮鳡顟B(tài)；輸入試件厚度值，可自動計算平均厚度光程差值。
l 三組數據直觀顯示：應用彩色7英寸液晶顯示屏，根據用戶不同測量需求，可同時顯示測量角度值、光程差數值和表觀應力級數。
l 中英文界面觸摸屏操作：中英文觸摸屏操作界面，便利的檢測向?qū)Ш蛿?shù)據管理，檢測過程和數據管理簡單易懂，操作界面美觀。
l 無需校準暗視場：儀器始終保持正確零點，用戶測量過程中無需重復校準零點，避免人為校準造成誤差。
l 綠色節能：儀器采用LED光源，綠色節能，壽命更長。
l 人體工程學和模塊化設計：方便用戶使用和維護。
3.符合標準
PYL-3觸摸屏數顯偏光應力儀在出廠前已嚴格調試，開機即可使用，符合或滿足如下標準要求：
l GB/T 4545 《玻璃瓶罐內應力檢驗方法》
l GB/T 12415 《藥用玻璃容器內應力檢驗方法》
l GB/T 15726 《玻璃儀器內應力檢驗方法》
l GB/T 18144 《玻璃應力測試方法》
l YBB00162003 《國家藥品包裝容器（材料）方法標準 內應力測定法》
l JC/T 655 《石英玻璃制品內應力檢驗方法》
l JC/T 915 《熱彎玻璃》
l ASTM C148 (Standard Test Methods for Polariscopic Examination of Glass Containers)（玻璃容器偏振鏡檢查的試驗方法）
4.主要技術參數
|
測量精度
|
≤ 2nm
|
|
復零誤差
|
≤ 2nm
|
|
光程差示值
|
0.1nm
|
|
角度示值
|
0.1°
|
|
偏振場直徑
|
150mm
|
|
視場光亮度
|
>120cd/m2
|
|
檢偏鏡旋轉角度
|
360°（±180°）
|
|
偏振場間距調整范圍
|
80-320mm
|
|
光源
|
LED 色溫3500K
|
|
電源
|
AC 220V/50Hz
|
|
總功率
|
<30W（峰值）
|
|
顯示屏
|
彩色7英寸觸摸屏
|
|
打印機
|
微型針式打印機/58-40mm/普通白卷紙
|
|
凈重
|
9Kg
|
|
包裝
|
鋁合金儀器箱
|
注：辰馳儀器始終致力于產品性能和功能的創新及改進，基于該原因，產品技術規格、外觀亦會相應改變，上述情況恕不另行通知。本公司保留修改權與最終解釋權。
