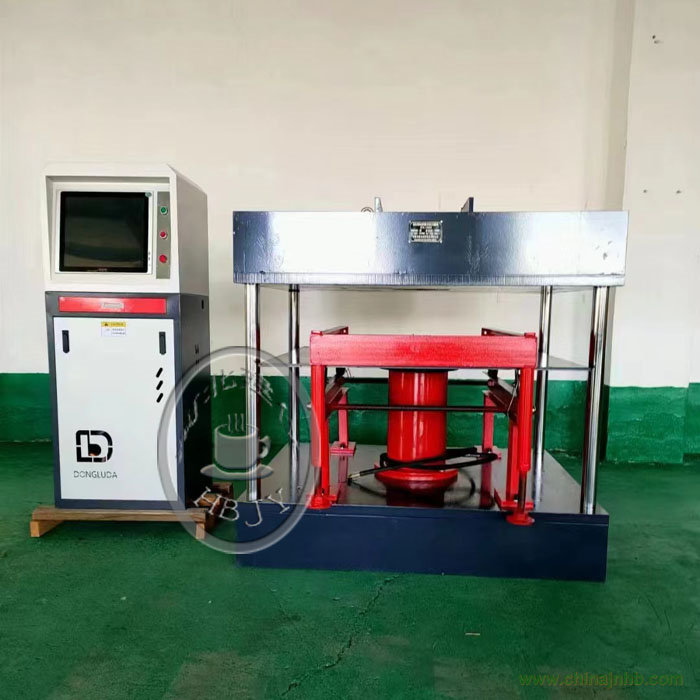

一、100噸微機控制電液伺服井蓋壓力試驗機主機

u 試驗機是四立柱框架結構，主油缸上置，主體結構由底座、油缸、活塞、油壓式數字傳感器、光杠、上橫梁等零部件組成。

u 試驗機采用高密封性單向/雙向油缸，效率高且耐久性強。

u 試驗機設計在美觀、便捷、安全方面有充分考慮，例如：主機結構件采用高強鐵板加工制成，整機剛性強且穩定性好；

u 測力元件為高精度油壓式數字傳感器，該傳感器單向受力。是本機檢測試驗力的關鍵元件。受力時發出的電信號，由計算機測控軟件進行采集處理；該傳感器精度較高，重復性好，長期穩定性好。

u 試驗機使用傳感器檢測井蓋殘留變形指標時，可通過上梁中心開孔位置，用磁力表座將千分表固定在合適的中心位置，具有方便靈活的特點，是測量值準確有效。該傳感器具有精確度和分辨力高、抗震抗干擾能力強、重復性好等特點。

l 試驗機油源柜

u 整體式油源柜，由液壓泵站、油源控制、主機控制、測控系統、計算機等組成一體，內置徑向柱塞油泵輸出穩定、噪音低，油源柜集成度高，占地面積小，且操作、觀測方便。

u 整個油源系統采用伺服閉環控制，配以數字伺服閥、扭矩及轉速穩定的名牌電機、高精密閥板組等部件反應快、靈敏度高；系統實時監控負荷、變形等參數，具有跟蹤性、隨動性、可調性等功能特點，能夠實現全自動精確控制。

二、100噸微機控制電液伺服井蓋壓力試驗機測控系統

u 測控系統包括數字伺服閥，高精度油壓式數字傳感器，控制器及軟件，控制精度高，可靠性好。測控系統采用高速以太網通訊接口與計算機通訊，具有負荷、應力等多種控制方式以及試驗力、峰值、變形、多種試驗曲線的屏幕顯示，并可實現控制形式的平滑切換。

u 試驗數據采用標準數據庫管理并可任意存取，可實現試驗數據和曲線的再分析，局部放大和數據再編輯，能自動求出材料的各項力學性能指標，可打印出完整的試驗報告和曲線，并可提供聯網數據接口。

u 測控系統具有多種限位保護功能，如：力值過載保護、力通道過速保護、量程限位保護等。

u 測控系統可根據試驗需要由用戶自行編寫試驗程序，如循環加載、試驗力保持等。

100噸微機控制電液伺服井蓋壓力試驗機產品技術參數

u 試驗力：1000KN ；

u 準確度等級： ≥1級；

u 示值相對誤差：±1%；

u 有效測量范圍：1%-100%F·S（全量程不分檔）；

u 變形示值相對誤差：±1%；

u 變形測量分辨力：0.001mm；

u 壓縮面間距：220 mm；

u 兩立柱間有效距離：1200mm；

u 活塞行程：250-300 mm；

u 活塞移動速度：120 mm/min；

u 壓板尺寸：Φ356 mm；

u 主機外形尺寸：1200 mm×1400 mm×1600 mm；

u 油源柜尺寸：980mm×500 mm×1100 mm（以實物為主）；

u 整機功率：油泵電機1.1kw/1.5kW；

u 油源柜重量：150 kg(約)

u 整機重量：約2500 kg（約）；
