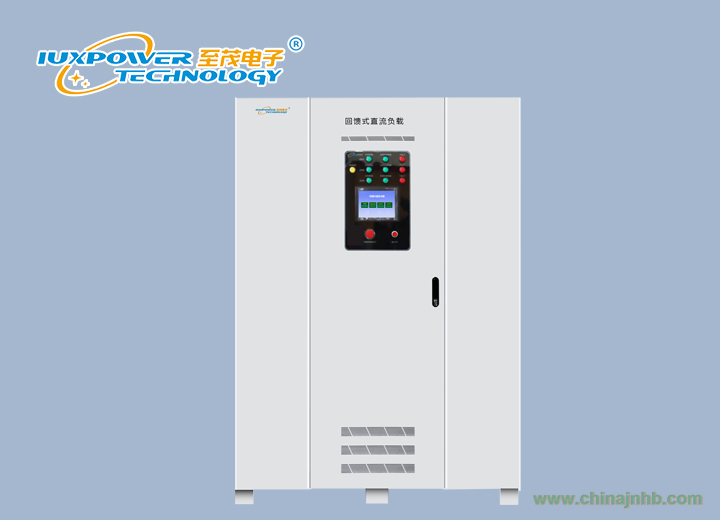

產品簡介：
IPDC2000系列直流回饋式電子負載采用三相PFC回饋式設計,純數字化PWM整流技術,功率因數高，對電網污染小，輸出精度高，動態響應速度快，能量大部分回饋電網;內置有BMS電池管理系統仿真功能，外置國標充電槍座；動力接入和輸出接口，具有電氣安全防護功能，THD和注入諧波電流滿足國標GB/T 14549-93;亦滿足GB/T18488.1-2015、GB/T18488.2-2015、GB/T29307-2012中測試項目對電源的使用要求;亦可用于新能源電動汽車直流充電樁測試及老化。
執行標準：
GB/T 18487.1-2015
電動車輛傳導充電系統 第1部分：一般要求
GB/T 27930-2015
電動汽車非車載傳導式充電機與電池管理系統之間的通信協議
GB/T20234.1-2015
電動汽車傳導充電用連接裝置 第1部分：通用要求
GB/T20234.3-2015
電動汽車傳導充電用連接裝置 第3部分：直流充電接口
NB/T 33001-2010
電動汽車非車載傳導式充電機技術條件
NB/T33008.1-2013
電動汽車充電設備檢驗試驗規范 第1部分：非車載充電機
產品特點：
◆ 三相P.F.C回饋設計, 采用DC/DC雙向變換雙級電路,電氣完全隔離。
◆ 全部能量回饋,饋網電流污染小，輸入功率因數高:＞0.99,額定工作時諧波＜3%。
◆ 智能監控功能,友好的人機界面,可通過CAN總線或PC遠程控制。
◆ 具有定電壓（CV）,定電流（CC）操作模式。
◆ 內置有BMS電池管理系統仿真功能，外置國標充電槍座。
◆ 節省75%的老化用電，降低80%老化熱量，減少50%設備主電力的配置。
◆ 設備開機自檢功能，開機自動檢測儀器表工作狀態是否正常，保證測試過程安全。
◆ 放電電流、放電時間、放電容量等設定功能。
◆ 具備多項安全自動保護功能，短路、過流、過載、過溫等自動保護，保證儀表在長時間大電流放電過程中的安全穩定。
◆ 采用雙向PWM整流技術，可將電源能量直接返回到電網，回饋效率達85%以上。
◆ 動力接入和輸出接口，具有電氣安全防護功能。
◆ 具有RS232 RS485 CAN以及以太網口。
◆ 可按照客戶需求定制電壓電流。
產品規格：
|
IPDC2000系列直流回饋式電子負載
|
|
型號
|
IPDC2050
|
IPDC2100
|
IPDC2150
|
IPDC2200
|
IPDC2300
|
IPDC2500
|
|
容量
|
50KW
|
100KW
|
150KW
|
200KW
|
300KW
|
500KW
|
|
交流特性
|
相數
|
3Ф4+PE 三相四線+地線
|
|
電壓
|
380V±15%
|
|
頻率
|
47Hz-63Hz
|
|
功率因素
|
≥0.99（額定功率）
|
|
電流諧波
|
≤3%（額定功率）；放電能量高品質100%回饋電網，高效節能，對電網無污染
|
|
電源模式
|
|
輸出
|
電壓
|
電流
|
|
0-500V
|
±0-150A
|
±0-300A
|
±0-450A
|
/
|
/
|
/
|
|
0-800V
|
±0-90A
|
±0-180A
|
±0-270A
|
±0-360A
|
±0-540A
|
±0-900A
|
|
0-1200V
|
±0-60A
|
±0-120A
|
±0-180A
|
±0-240A
|
±0-360A
|
±0-600A
|
|
負載模式
|
|
定電壓模式
|
量程
|
0-額定電壓
|
|
分辨率
|
0.1V
|
|
設定/回讀精度
|
≤0.1%FS
|
|
定電流模式
|
量程
|
0-額定電流
|
|
分辨率
|
0.1A
|
|
設定/回讀精度
|
≤0.1%FS
|
|
定功率模式
|
量程
|
0-額定功率
|
|
分辨率
|
0.1KW
|
|
設定/回讀精度
|
≤0.5%FS
|
|
定電阻模式
|
量程
|
1Ω-1KΩ
|
|
分辨率
|
0.01Ω
|
|
設定/回讀精度
|
≤0.1%FS
|
|
電壓紋波
|
0.2%FS（滿量程）
|
|
電流紋波
|
0.3%FS（滿量程）
|
|
電源調整率
|
±0.1%FS
|
|
負載調整率
|
±≤0.1%
|
|
時間精度
|
Setting 0.1sec+0.1%
|
|
電壓解析度
|
VO＜1000V:0.1V；VO≥1000V:1V
|
|
電流解析度
|
輸出lo＜10A:分辨率0.001A；輸出100＞lo≥10A:分辨率0.01A；輸出1000＞lo≥100A:
分辨率0.1A；輸出lo≥1000A:分辨率1A
|
|
通訊接口
|
RS 232C[IEEE 488.2(GPIB)可選]
|
|
限流設定
|
0-MAX Current（超過電流設定值電源保護，停止輸出）
|
|
限壓設定
|
0-MAX Current（超過電壓設定值電源保護，停止輸出）
|
|
保護
|
過壓、過流、過溫、過載、短路
|
|
冷卻方式
|
風扇2強制冷卻
|
|
運行環境
|
0-40℃（室外-20℃-50℃需定制） 20-90%RH
|
|
產品尺寸
|
50K-100K：W800*H890*L1000mm；120K-150K:W1000*H2000*L850mm
|
