660V礦用電動閘閥（煤安）說明書資料介紹:

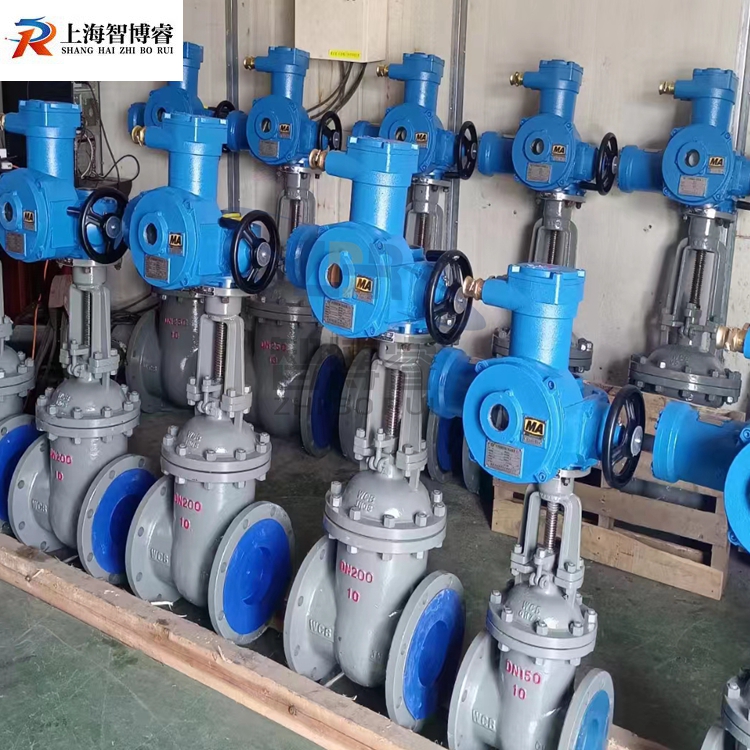

660V礦用電動閘閥（煤安）：又叫煤安證電動閘閥，電源電壓660V，電動開關，明桿楔式法蘭閘閥，PN25壓力，通經DN300（國標），適用介質：水、氣體、油品等，適用溫度：50-300℃，密封面材質不銹鋼，主要用于煤礦，井下，一般這種防爆礦用電動閘閥，帶煤安電動閘閥，這種電動閘閥必須帶有煤安證才能進礦。
電動裝置特點
擁有礦用證和煤安證,防爆型防護等級為IP68。適用于易燃易爆的場合,安全系數高、操作功能強、性能穩定等。防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。本產品的性能符合JB/T8528-1997<普通型閥門電動裝置技術條件>的規定。防爆型的性能符合GB3836.1-2000<爆炸性環境用防爆電氣設備通用要求>及JB/T8529-1997<隔爆型閥門電動裝置技術條件>的規定。并經國家防爆電氣產品測試中心檢定，取得了防爆合格證。
整體型電裝是在Z普通型基礎上派生而成，增加了不少電器和電子元件，整體普通型電氣部分主要由多功能模塊MK1 遠程控制模塊MK2 按鈕盒指示燈、開度表、接觸器等組成。多功能模塊MK1又由相位識別器XS、接觸器互鎖保護器HB和直流電源DC三部分組成。遠程模塊MK2由四個固態繼電器和三個撥碼開關組成 。
用途:
戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面，dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。 防護等級：IP55（特殊訂貨）
特點:
①閥門采用壓力自緊式密封或閥體、閥蓋墊片密封結構，值得信賴！使用安全可靠。
②閥瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證閥門的密封。同時此結構維修方便，節約費用，閥瓣互換性較好。
③閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成，密封面硬度高，耐磨擦，抗擦傷，使用壽命長。
④閥桿用滲氮鋼制成，表面氮化處理，硬度高，抗擦傷，耐腐蝕，使用壽命長。
⑤電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。
⑥手動閥門由手動機構或撞擊時手輪開啟。減小閥門操作力。
⑦閥門可安裝在管道的任何位置，同時根據介質和介質的溫度選擇碳鋼或合金鋼閥門。
⑧初次安裝和調試時，必須手動把閥門開到約一半的位置，以免電機相序接反導致閥門或電裝損壞。
缺點:
1、結構尺寸大，安裝空間受限制。
2、開啟高度達，開啟關閉時間長。
3、密封面升降開關，易擦傷。
執行標準:
設計制造:GB12234-89
結構長度:GB12221-89
法蘭尺寸:JB/T79-94/HG20592
閥門檢查和試驗:GB13927
性能參數:
電源：
常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz、60Hz）；單相220V、110V（50Hz、60Hz）
工作環境
工作溫度：-20~+60℃（特殊訂貨-40~+80℃）
相對濕度：≤95%（25℃時）
防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有d Ⅰ和d ⅡBT4兩種，d Ⅰ適用于煤礦非采掘工作面，d
ⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。 防護等級：IP55（特殊訂貨）
工作制：短時10分鐘（特殊訂貨30分鐘）
零部件材質:
|
零部件材質
|
|
型號
|
材質
|
|
閥體、閥蓋、閘板
|
閥桿
|
密封面
|
填料
|
|
Z9B41H-C
|
碳素鋼
|
鉻不銹鋼
|
堆焊鐵基合金
|
石棉石墨或柔性石墨
|
|
Z9B41Y-C
|
|
|
堆焊硬質合金
|
|
|
Z9B41Y-I
|
鉻鉬合金鋼
|
柔性石墨
|
|
|
Z9B41Y-P
|
鉻鎳鈦不銹鋼
|
聚四氟乙烯
|
|
|
|
|
本體密封
|
|
|
|
Z9B41Y-P
|
鉻鎳鉬鈦不銹鋼
|
堆焊硬質合金
|
聚四氟乙烯或柔性石墨
|
|
Z9B41W-P
|
|
本體
|
|
|
|
Z9B41W-I
|
鉻鉬合金鋼
|
耐熱鋼或不銹鋼
|
|
|
Z9B41W-P
|
鉻鎳鈦不銹鋼
|
|
|
外形連接尺寸:
|
外形連接尺寸
|
|
公稱壓力PN(MPa)
|
公稱通徑DN(mm)
|
標準值
|
參考值
|
電裝型號
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
f1
|
Z-φd
|
L1
|
H
|
質量(kg)
|
|
2.5
|
50
|
250
|
160
|
125
|
100
|
|
20
|
3
|
|
4-φ18
|
590
|
678
|
95
|
DZWl0A
|
|
65
|
265
|
180
|
145
|
120
|
|
22
|
3
|
|
4-φ18
|
590
|
693
|
99
|
DZWl5A
|
|
80
|
280
|
195
|
160
|
135
|
|
22
|
3
|
|
8-φ18
|
590
|
755
|
113
|
DZW20A
|
|
100
|
300
|
230
|
190
|
160
|
|
24
|
3
|
|
8-φ23
|
590
|
820
|
132
|
DZW20A
|
|
150
|
350
|
300
|
250
|
218
|
|
30
|
3
|
|
8-φ25
|
590
|
934
|
206
|
DZW30A
|
|
200
|
400
|
360
|
310
|
278
|
|
34
|
3
|
|
12-φ25
|
590
|
1138
|
257
|
DZW30A
|
|
250
|
450
|
425
|
370
|
332
|
|
36
|
3
|
|
12-φ30
|
810
|
1409
|
317
|
DZW45A
|
|
300
|
500
|
485
|
430
|
390
|
|
40
|
4
|
|
16-φ30
|
810
|
1588
|
412
|
DZW60A
|
|
350
|
550
|
550
|
490
|
448
|
|
44
|
4
|
|
16-φ34
|
830
|
1750
|
750
|
DZW90
|
|
400
|
600
|
610
|
550
|
505
|
|
48
|
4
|
|
16-φ34
|
830
|
1902
|
1042
|
DZWl20
|
|
450
|
650
|
660
|
600
|
555
|
|
50
|
4
|
|
20-φ34
|
870
|
2141
|
1275
|
DZWl20
|
|
500
|
700
|
730
|
660
|
610
|
|
52
|
4
|
|
20-φ41
|
870
|
2276
|
1420
|
DZWl80
|
|
600
|
800
|
840
|
770
|
718
|
|
56
|
5
|
|
20-φ41
|
870
|
2474
|
1522
|
DZW250
|
