品牌：阿爾泰科技

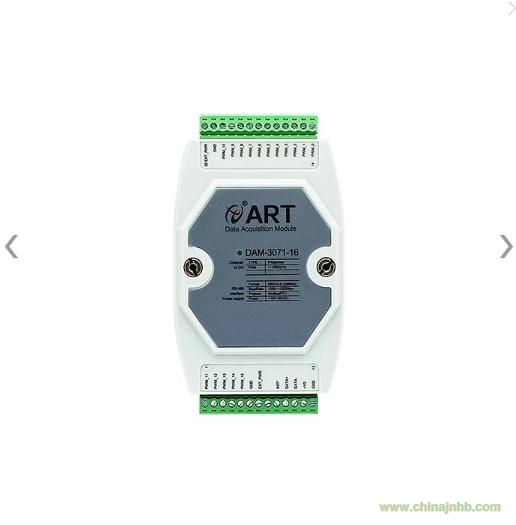

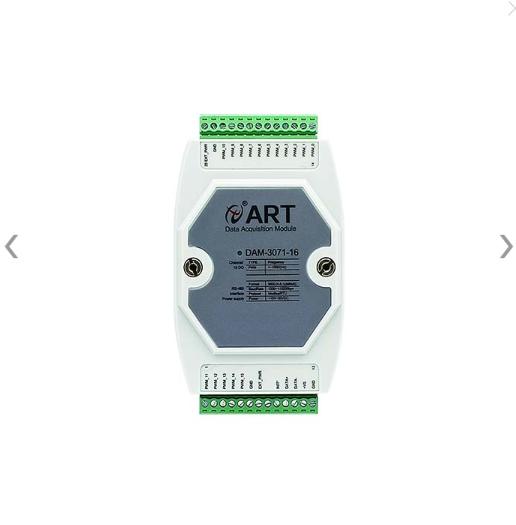

型號：DAM-3071-16
產品概述：
DAM-3071-16為16路PWM輸出模塊，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。
規格參數：
|
PWM輸出
|
|
輸出通道
|
16路PWM輸出
|
|
PWM輸出頻率
|
1-100KHZ，1-4路頻率共用，5-8路頻率共用,9-12路頻率共用,13-16路頻率共用
|
|
PWM輸出占空比
|
16通道可獨立設置占空比，0-1000范圍可調單位0.1%
|
|
輸出方波幅值
|
跳線選擇內部供電幅值：5V；跳線選擇外部供電幅值：4.5V-25V
|
|
輸出驅動能力
|
跳線選擇內部供電:單路<100mA；跳線選擇外部供電：單路<200mA
|
|
工作模式
|
根據設定的頻率和占空比輸出
|
|
其他
|
|
通訊接口
|
RS485
|
|
RS485傳輸速率注
|
最大180次/秒（單模塊總通道，115200bps下）
最大24次/秒（單模塊總通道，9600bps下）
最大3次/秒（單模塊總通道，1200bps下）
|
|
波特率
|
1200～115200bps
|
|
從站地址
|
1～255
|
|
看門狗
|
硬件看門狗
|
|
供電電壓
|
+10~30VDC
|
|
電源保護
|
電源反向保護
|
|
功耗
|
額定值1.5W @ 24VDC
|
|
操作溫度
|
-40℃～80℃、 16～80%RH(無凝露)
|
|
存儲溫度
|
-40℃～＋80℃
|
