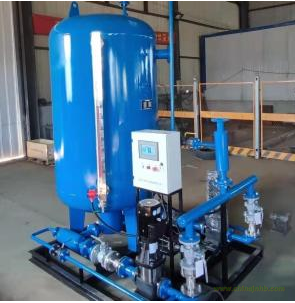

冷凝水回收裝置由水箱、加壓室及控制系統組成。

水 箱：用于汽水分離和儲存一部分凝結水，并將凝結水輸送給加壓室。

    加壓室：側裝液位控制顯示器。當液位達到控制器高點時，進汽閥打開，排氣閥關閉，加壓汽體進入，凝結水通過止回閥受壓排出；當液位達到控制器低點時，進汽閥關閉，排氣閥打開，加壓汽體被隔斷，同時管內余氣排出，凝結水受重力作用，從水箱通過止回閥進入控制管。

    控制系統：自動控制、自動運行、無人值守。

它具有以下特點：

    1、 凝結水回收裝置無泵無電機，以蒸汽或壓縮空氣為動力，自動進行冷凝水回收。

    2、 凝結水回收裝置能加壓0℃~170℃無腐蝕清潔液體?？稍诙喾N條件下把凝結水加壓送回鍋爐房或再利用，從而大幅度提高回水率和充分利用二次蒸汽。一般情況下可節約蒸汽14~22%，若以連續用汽量1噸／時計，每年可節約蒸汽1200噸，半年即可收回設備費用。

    3、 凝結水回收裝置排出的凝結水為壓力滿流，不產生二次蒸汽。凝結水管管徑比汽水混合狀流動的余壓水管管徑小48~67%，可節約管材1/3，并能減少管道的大氣腐蝕。

    4、 凝結水回收裝置體積小，可分散或集中設置于墻邊或地坑中，土建工程量小，構造簡單，安裝方便，維修容易。

    5、凝結水自動加壓器運行中無噪聲，無振動、安全可靠。
