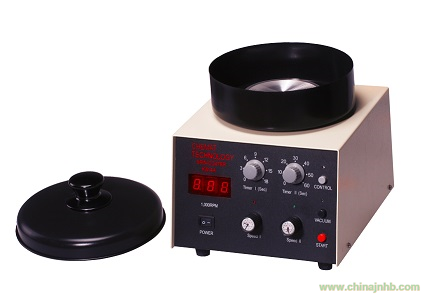

勻膠機（Spin Coater）KW-4A

KW—4A型勻膠機適用于微電子、半導體、制版、新能源、生物材料、光學及表面涂覆等工藝，主要應用于溶膠-凝膠（sol-gel）實驗中的薄膜制作，其工作原理是高速旋轉基片，利用離心力使滴在基片上的膠液均勻的涂布在基片上，厚度視不同膠液和基片間的粘滯系數而不同，也和旋轉速度及時間有關。可在工礦企業、科研、教育等單位作生產、科研、教學之用。

★ 本機具有以下特點：

 1．電機勵磁和電樞分開供電。勵磁用12伏直流穩壓電源供電，電樞用運放控制IRF830調速，它比可控硅調速優越，故其轉速在500—8000轉/分范圍內非常穩定。

2．本勻膠機有兩檔轉速。在啟動之后，先以低速運轉，然后自動變到高速運轉。兩檔速度及運行時間分別可調。

3．本勻膠機采用光電檢測，數字電路測速，對電機的轉速檢測快速準確。電機穩速方面采用了光電隔離的精密負反饋電路，使整機在高達8000RPM以上轉速時仍十分穩定，有力的保證了勻膠質量。

4．“吸片”采用電子開關控制電磁閥完成氣路通斷，這樣適合流水線工藝，一個氣泵可同時帶幾臺勻膠機工作，提高效率。

5．勻膠機定時采用可調定時電路控制，面板上調節Timer旋鈕即可改變勻膠時間。

6．在安裝結構上，采取了減震措施，因而勻膠機在運轉時噪音很低。

7．電磁閥與電機運行有連鎖功能，電磁閥未動作不能啟動電機運行，本次勻膠電機未停不能進行下次勻膠，若運行中誤按“CONTROL”鍵也不能停止吸氣，即不會產生跑片。

由于采用了以上一系列措施，故本機具有很高的轉速穩定性和快速啟動性，可以保證涂覆表面均勻，并可通過調節轉速調節涂覆厚度。

技術指標：

SpeedⅠ調速范圍 500—2500轉/分
TimerⅠ勻膠時間 3—18秒
SpeedⅡ轉速范圍 800—8000轉/分
TimerⅡ勻膠時間 3—60秒
轉速穩定度 ±1%
電源電壓（二種） 220v/ 50Hz或110v /50Hz
電機功率 40W
被鍍物質尺寸 Φ8—Φ150mm
真空泵抽氣速率 ≥60升/分
儀器尺寸：207×235×260 mm
包裝尺寸：300×250×280 mm
毛重：8 Kg
