* 是否提供加工定制： 是

* 品牌： 長沙中工

* 型號： H71Y20-150

* 材質： 不銹鋼

* 連接形式： 對夾式

 種類：VRVR靜音式

結構形式： 升降式

公稱通徑： DN20-150mm

適用介質： 各種高腐蝕化學介質

形態： 柱塞式

壓力環境： 高壓

標準： 國標

流動方向：單向

驅動方式： 水力控制

工作溫度： 高溫

類型(通道位置)： 直通式

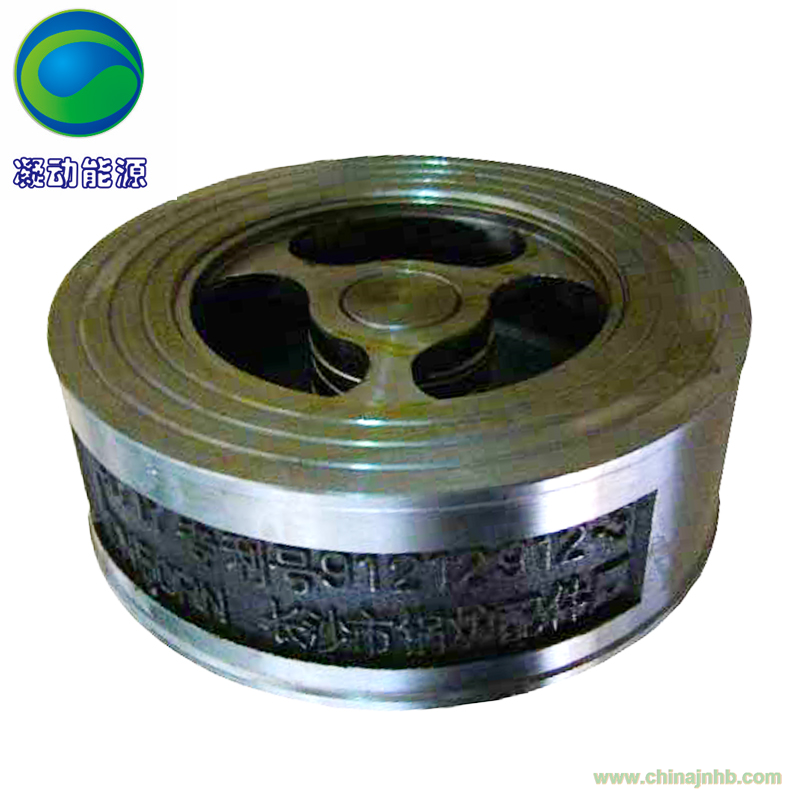

一．概述

本實用新型專利產品所有零件均采用耐腐蝕不銹鋼材料，可在任何位置管路上安裝使用，以防止介質逆流，鍋爐給水系統止回。其連接方式是利用原有管道兩法蘭對夾，即可以投入運行。該產品各項技術指標均優于目前市場上任何一種止回閥，密封非?？煽?，開啟靈敏，并且開啟壓力低，閥瓣開啟均勻，無偏斜現象。其帶藝術性的外觀設計，使其漂亮美觀，精工細琢，又顯其。其應用范圍非常廣泛，凡水；汽；油；酸；堿；氫；氨，特別消防管道均可以使用。由于其結構新穎獨特，性能優異，本產品獲國家專利，專利號為：91212912.3。本產品執行標準：JB/T8937-1999《對夾式止回閥》 ，本產品已取得國家頒發的特種設備制造許可證，編號：TS2743006-2010 。

二．技術參數

工作壓力：2.5~4.0MPa

檢驗壓力：3.125~5.0MPa

介質高溫度：〈300 度

三．規格及安裝尺寸見下表

※本型號：按國家標準《閥門型號編制方法》編制。

四。安裝示意圖如下：

五．安裝注意事項：

安裝時原有兩法蘭面須平行，管道內不應有雜質流入止回閥內。 緊固螺栓時盡量使各螺栓受力均勻。 運行中，如有水垢及雜質時必須清洗，否則由于污垢致使閥瓣不能良好蓋住閥座，出現滲漏現象。 本產品來禁撞擊。

六．訂貨須知

本公司熱情為用戶服務，來人；來函；來電均可，代辦托運，如產品有質量問題，本公司負責解決，免您后顧之憂。提醒用戶注意：請認準本公司生產的“中工牌”以防。
