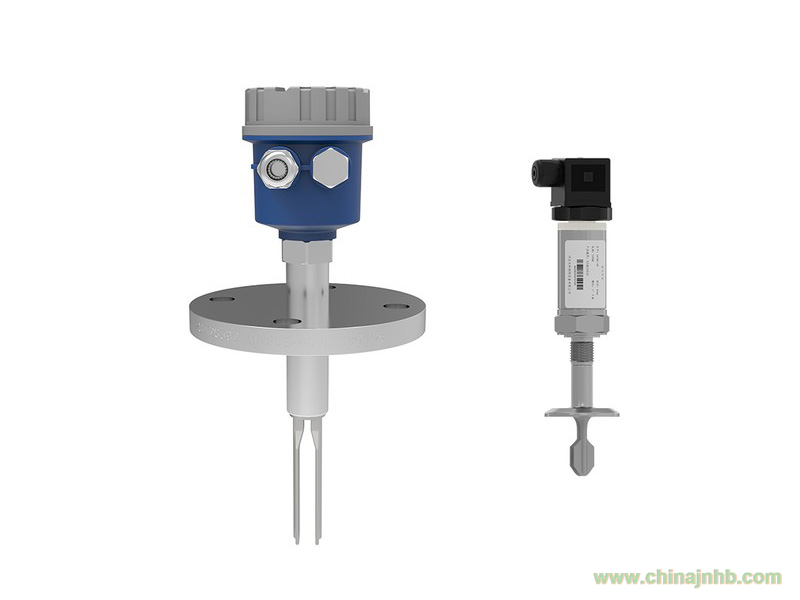

GKYWG-66音叉液位開關
發布時間：2009/11/12
產品概述
GKYWG-66音叉液位開關是一種高穩定性工業儀表，音叉由壓電晶體激勵產生振動，當叉體被液體或固體浸沒時振動頻率發生變化，這個頻率變化由電子線路檢測出來并輸出四組開關量；同時帶有220ACV及24DCV供電可選，可用做儲罐和管道等工況下的液位限位報警和聯鎖控制，音叉液位開關是防爆型設計，理想的穩定性可廣泛應用于石化、冶金、輕工、建材等行業中。
工業設計可接受高頻率工作
模塊化設計便于安裝維護
湍流、氣泡、振動、中等粘度、高溫、高壓等惡劣條件對檢測也無影響
產品特點
供電方式：24DCV 220ACV
開 關 量：四組開關量同時可用
功 耗：低功耗2.5W即可運行
安全等級：SIL3高安全等級，系統升級不用再次更換儀表
防 雷：儀表具有防浪涌功能
適應性強：被測物料不同參數、密度對測量均不產生影響
免于維護：由于音叉液位開關的檢測過程由電子電路完成，無活動部件，所以一經安裝投運便不需要維護
無需調校：由于音叉液位開關的檢測不受被測介質介電常數及密度的影響，所以無論測量何種液體都不需現場調校
防爆場所：產品經過國家防爆認證，可用在電力、冶金、石油化工等行業
典型應用
固體物料：米、奶粉、糖、鹽、洗衣粉、染料、水泥、石粉、塑料顆粒以及流動性的固體粉料等
液體介質：多種油料、自來水、礦泉水、膠水、堿溶液、酸溶液、泥漿、紙漿、染料、油類、牛奶、酒類、飲料等
技術參數
外形尺寸
安裝示意
安裝要求：可利用罐體已有安裝孔，根據現場需要選擇安裝位置，一般選擇叉端向下垂直安裝、水平安裝或叉端向下傾斜安裝。如果介質較為粘稠應選擇垂直安裝。
注意事項：安裝應該避開進料口及有物料沖擊的位置；電氣接口盡量彎曲朝下引，防止水或潮氣進入；對于高壓或負壓容器或管道須保證密封性。安裝時應使叉體面和液體升降或流動的方向保持一致。
配置表
電氣連接
選型圖表
