波蘭索耐SONEL PQM-711電能質量分析儀產品簡介：
?PQM-711是Sonel S.A.設計的通用的電能質量分析儀中先進的一款
?使用者可以在50Hz和60Hz工作頻率下，使用其進行符合IEC 61000標準A等級分析儀要求的全面測量、分析與記錄
?PQM-711新增了瞬變電壓（transient）及指令信號（control signal）記錄性能
?PQM-711全面符合IEC61000標準對于A級電能質量分析儀的要求，因此其能夠滿足使用者嚴苛的需求—包括控制測量誤差、測量方法及時間與校準信號同步。
?同步指令因為由內置GPS模塊執行，所以PQM-711室內工作情況下，使用者可以把10m長的外接天線連接到主機，將天線頭放置在室外，使得分析儀依據接收自天上的衛星GPS訊號與內置時鐘同步

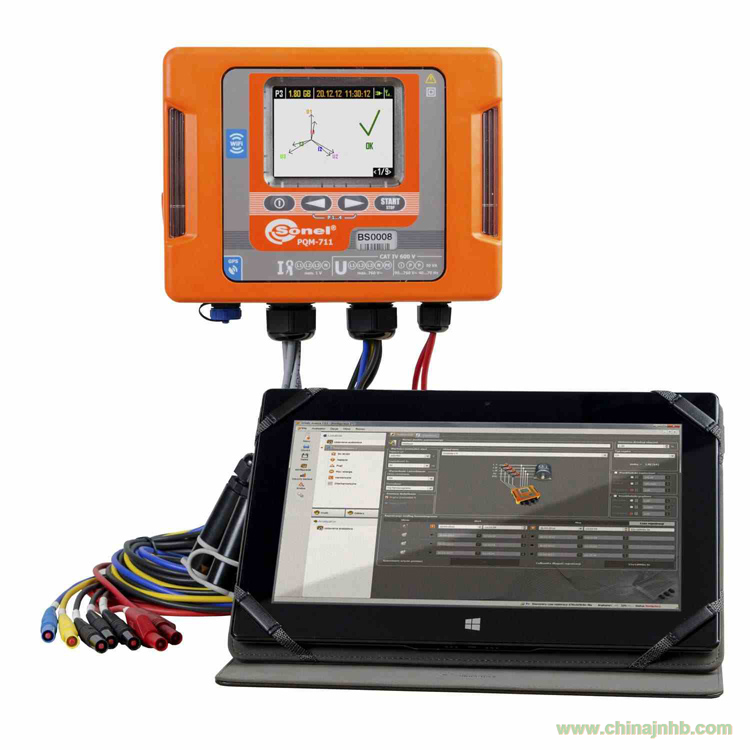

?PQM-711設置和操作使用者全都是由標配的10"平板電腦進行
?分析儀操作界面并電腦軟件都為簡體中文版本：
?記錄所有電能系數適合用于所有電壓系統種類：64/110V~400/690V, 電壓記錄高達1500V
?配合適用于所有互感器，變壓器和整流器
?連接系統設置：單相, 雙相（+零線）連接，三相四線制（有中性線及無中性線），三相三角形
?瞬變電壓（transient）測量
?獨立供電端口（紅色測試導線）便于直流回路和變壓器的電壓測試
?遠距離操作并數據傳輸通過內置GSM模塊(GPRS)
?防盜功能-短信通知並地理位置報告(內置GPS模塊)
?實時時鐘同步到GPS協議
波蘭索耐SONEL PQM-711電能質量分析儀測量性能：
?L1，L2，L3，N-PE電壓測試（五個電壓入口），最高值，最小值，平均值和瞬時值高達760V，可配整流器使用
?L1，L2，L3，N電流測試：最高值，最小值，平均值和瞬時值高達3kA（取決于使用的電流鉗），可配變壓器使用
?電流峰值因數（CFI）及電壓峰值因數（CFU）
?頻率范圍：40 Hz–70Hz
?有功功率（P），無功功率（Q），畸變功率（D），視在功率包括無功功率的特性（電容性或電感性）
?功率記錄：Budeanu方法及IEEE 1459
?有功功率(EP)，無功功率(Eq)，視在功率(ES)
?功率因數，cosφ，tgφ，K因數
?諧波（至50次諧波）
?間諧波（分組測量）
?電壓THD及電流THD(總體諧波失真)
?短期閃變(PST)長期閃變(PLT)（符合EN61000-4-15標準A等級要求）
?暫態記錄：范圍高達±6000V，采樣頻率10Mhz, 最短時間為650ns
?電源控制信號：范圍高達3000Hz
?電流及電壓不平衡
?電流事件記錄（都包括波形）
?每次平均周期完后,分析儀自動記錄電流和電壓波形
?全中文操作界面(含Sonel Analyse分析軟件)
波蘭索耐SONEL PQM-711電能質量分析儀技術參數：
|
技術參數
|
范圍
|
分辨率
|
精度
|
|
交流電壓（真實均方根）
|
-
|
0.0…1000.0V or 0.0…760.0V
|
4位有效數字
|
±0.1%Un
|
|
波峰因數
|
電壓
|
1.00…10.00(≤1.65 for電壓690V)
|
0.01
|
±5%
|
|
電流
|
1.00…10.00(≤3.6Inom)
|
0.01
|
±5%m.v.
|
|
交流電流（真有效值）
|
-
|
取決于電流鉗*
|
4位有效數字
|
額定范圍±0.1%（誤差不含電流鉗誤差）
|
|
頻率
|
-
|
40.00…70.00Hz
|
0.01Hz
|
±0.01Hz
|
|
有功功率，無功功率，視在功率，即便功率
|
-
|
取決于配置（變壓器或整流器跟電流鉗）
|
4位有效數字
|
取決于配置（變壓器或整流器跟電流鉗）
|
|
有功電能，無功電能，視在電能，畸變電能
|
-
|
取決于配置（變壓器或整流器跟電流鉗）
|
4位有效數字
|
取決于配置（變壓器或整流器跟電流鉗）
|
|
cosφ和功率因數(PF)
|
-
|
0.00…1.00
|
0.01
|
±0.03
|
|
tgφ
|
-
|
0.00…10.00
|
0.01
|
取決于有功功率和無功功率誤差
|
|
諧波
|
電壓
|
DC 1…50
|
跟交流電壓的真實均方根一致
|
±0.05%Un對于Uh<1%Un
±5%Uh對于Uh≥1%Un
|
|
電流
|
DC 1…50
|
跟交流電壓的真實均方根一致
|
±0.15%In對于Ih<3%In
±5%Ih對于Ih≥3%In
|
|
THD(總體諧波失真）
|
電壓
|
0.0…100.0%
|
0.1%
|
±5%
|
|
電流
|
±5%
|
|
諧波的有功功率和無功功率
|
-
|
取決于配置（互感器跟電流鉗）
|
取決于配置（互感器跟電流鉗）
|
-
|
|
諧波的有功功率和無功功率
|
-
|
-180.0…+180.0°
|
0.1°
|
±(n×1°)
|
|
K因數
|
-
|
1.0…50.0
|
0.1
|
±10%
|
|
閃變嚴重性PST，PLT
|
-
|
0.20…10.00
|
0.01
|
±5%
|
|
電壓不對稱
|
電壓和電流
|
0.0…20.0%
|
0.1%
|
±0.15%(*誤差)
|
|
控制信號
|
電壓
|
5…3000Hz
|
4位有效數字
|
±0.15%Uh對于1…3% Uh
5%Un對于3…15%Uh
|
|
暫態
|
±8000V
|
4位有效數字
|
±(5%+25V)
|
