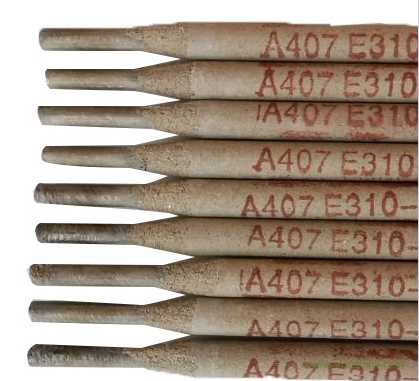

A407不銹鋼焊條E310-15

符合 GB/T 983 E310-15AWS A5.4 E310-15ISO 3581-A-E(25 20)B 4 2ISO 3581-B-ES 310-15

說明：

A407是堿性藥皮的Cr26Ni21純奧氏體不銹鋼焊條，采用直流反接，可進行全位置焊接，熔敷金屬900-1100℃高溫條件下具有優良的抗氧化性，由于焊縫為純奧氏體，抗熱裂性能不及雙相組織的好。

用途：

適用于在高溫條件下工作的同類型耐熱不銹鋼、硬化性大的鉻鋼以及異種鋼的焊接。

參考電流（DC+）

焊條直徑（mm）
Φ2.0
Φ2.5
Φ3.2
Φ4.0
Φ5.0
焊接電流（A） 40~80 50~100 70~120 90~160 140~200
熔敷金屬化學成分（%）

試驗項目
C
Mn
Si
S
P
Cr
Ni
Mo
Cu
保證值 0.08~
0.20
1.00~
2.50
≤0.75 ≤0.030 ≤0.030 25.0~
28.0
20.0~
22.5
≤0.75 ≤0.75
例值 0.11 1.70 0.30 0.007 0.021 26.10 20.76 0.048 0.12
熔敷金屬力學性能

試驗項目
Rm
（MPa）
A
(%)
保證值 ≥550 ≥25
例值 590 38


注意事項:

1.焊前焊條須經250℃左右烘焙1h。
2.操作時電流不宜過大。
