儀器簡介

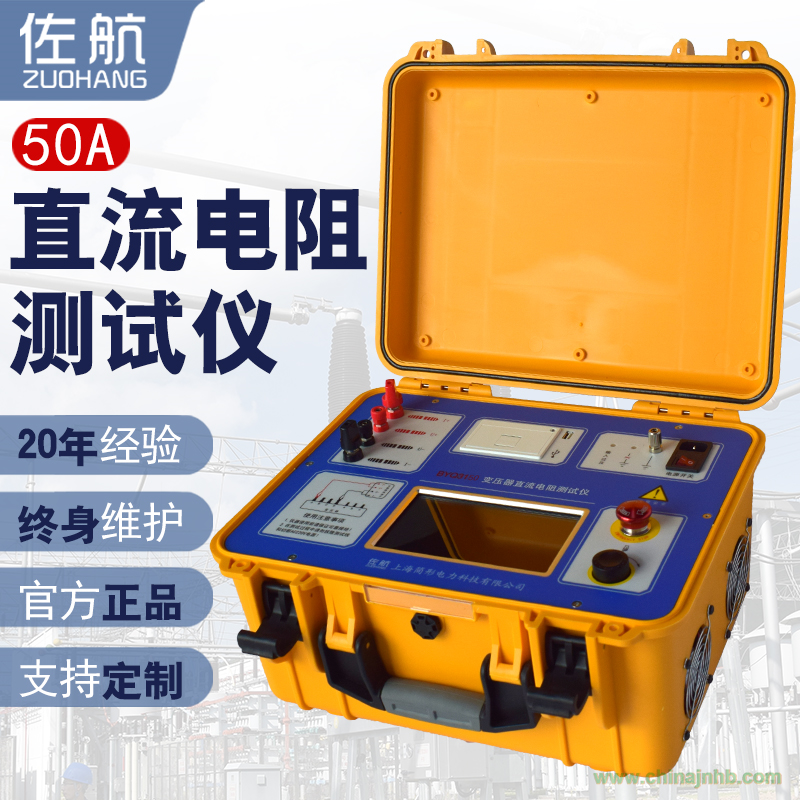

變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，我公司利用自身技術優勢研制了佐航 BYQ3150 變壓器直流電阻測試儀。該儀器屏幕采用真彩色大屏幕高分辨率液晶顯示屏，觸控加飛梭旋鈕操作，方便現場使用。具有中文菜單提示功能，操作簡便直觀，測試速度快，準確度高，量程寬。
功能特點
1. 測試電源可輸出電流50A，測試范圍0～25kΩ，滿足絕大多數變壓器的測試需求。
2. 測試過程可自動計算5S、15S、30S內的電阻值變化率，可以輔助試驗人員判斷測試數據的穩定性，防止誤讀數據。
3. 儀器具有380V錯接保護、反電動勢保護、斷線保護和斷電保護等多種保護功能，以及接地線未接報警功能。
4. 儀器配有熱敏打印機，本機存儲數據200條，支持U盤海量存儲。
5. 工業級7寸真彩大屏顯示，清新簡約顯示風格，全觸控加一鍵飛梭操作，為您創建舒適便捷的人機交互體驗。
技術參數
|
直阻測試
75uΩ～25kΩ
|
|
電流檔位
|
測量范圍
|
電流檔位
|
測量范圍
|
|
50A
|
75uΩ? 0.4Ω
|
20A
|
0.5mΩ ?1Ω
|
|
10A
|
1.0mΩ ?2Ω
|
5A
|
10mΩ?4Ω
|
|
1A
|
0.1Ω ?20Ω
|
0.2A
|
1.0Ω?100Ω
|
|
10mA
|
50Ω?2kΩ
|
<1mA
|
500Ω?25kΩ
|
|
技術指標
|
|
準確度
|
±（讀數×0.2%+2字）
|
最高分辨率
|
0.1uΩ
|
|
使用條件及外形
|
|
工作電源
|
AC220V±10%，50Hz/60Hz
|
|
主機重量
|
13.2kg（不含測試線）
|
主機尺寸
|
428mm（長）X 350mm（寬）X 230mm（高）
|
|
使用溫度
|
-10℃~50℃
|
相對濕度
|
≤90%，不結露
|
