移動伸縮噴漆房規格型號特點 136  5543  7136

特征說明：

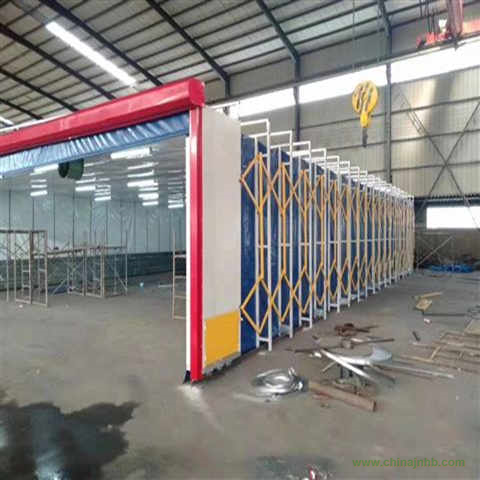

1、伸縮噴漆房是專門為解決較大型工件移動運送困難而研制的實用型產品,噴漆區可根據產量大小，任意調整，充分利用生產場地和操作空間；

2、使用伸縮移動噴漆房在生產工藝上簡化了不斷用車間天車吊運大型笨重工件來回周轉的工藝流程；而無需專門的運輸工具；展開長度可以在任意位置；

3、伸縮移動噴漆房整體為框架傳動結構，每組框架間均有阻燃PVC布密封連接，安裝快捷、外形美觀，結構精巧，使用方便；

4、工作中房體沿地面鋪設的軌道前后伸縮移動，采用兩邊分別驅動，互相連鎖的方式運行，前后限位控制，機械運行穩定，操作簡單，使用方便；

5、工作區內安裝有照明燈，可滿足生產中的照明需要；

6、可根據客戶的實際生產需要定做各種型號的非標尺寸；

7、在無需進行噴漆流程的工作時間內，可將前室并攏，節省空間場地作為其他與噴漆交叉作業的工序所使用；

8、可選配各種噴漆空氣凈化設備（如：水簾噴漆房、無泵水幕噴漆室、干式噴漆房）；適合各類客戶的需求；

9、可選配加熱送風系統和輔助烘干房裝置，結構方式和適應性使其能滿足產品生產的各項功能要求；

10、移動室體預裝配化程度高、現場施工快捷；

各部分結構功能如下：

1、軌道：采用輕型地軌作為伸縮移動軌道。軌道的起始端和終止端特置，移動框架室體：由移動龍門架結構、伸縮房體支架、伸縮控制連桿、房體密封布等組成。
2.移動龍門架結構是伸縮式噴漆房的伸縮牽引支架，它包括了龍門架、伸縮移動驅動架、伸縮警示燈。伸縮動力裝置即伸縮移動架及安裝在伸縮架上的驅動電機、減速箱、主動輪及其傳動系統。移動龍門架安裝在伸縮驅動架上。
3.伸縮房體支架：包括垂直移動框架、橫梁、從動輪。是伸縮房體的主要鋼結構支架系統。用于房體長度方向伸縮受力傳遞和密封布的支撐固定。后一套支架為固定支架，其余支架的垂直支架底座安裝被動滾輪，用于支撐支架和伸縮控制系統：分為左右兩組，每組由上下斜連桿、垂直連桿、連接軸套、緊固螺栓、隔離墊片等組成。斜連桿的中間連接軸固定于垂直支架上，兩端與相鄰斜連桿軸連，其中上面一組的上端與垂直連桿連接，并通過垂直連桿與下面一組上部斜連桿連接點連接。龍門架及固定垂直支架通過半連桿與相鄰垂直移動架斜連桿連接。連接桿的作用是將龍門架的伸縮長度平均分配給移動支架，整套房體前后伸縮的一致性。垂直連桿的作用是通過控制上下兩組伸縮連桿的伸縮一致，從而龍門架及各移動支架的垂直平移。
