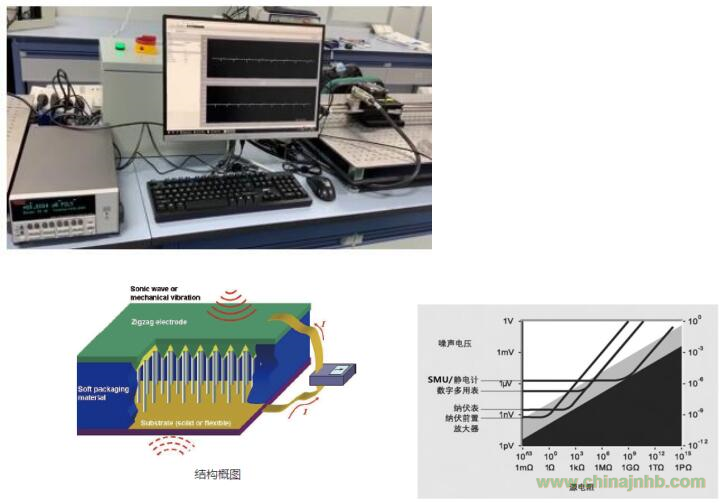

PDMS系列壓電摩擦納米發電機測試機

方案簡介：王中林院士在納米科學與能源技術領域有著高深的造詣，其所提出的納米發電機方向，為不少高校材料學院的研究方向之一。但是由于此類材料，多為高阻材料，其對測試的儀器儀表有了更高的要求。6514和6517B以其高達200TΩ的源內阻，以及pA至mA級別的高精度電流量程，成為了納米發電機電壓，電流測試的不二之選。

材料介紹：納米發電機，是基于規則的氧化鋅納米線，在納米范圍內將機械能轉換成電能，是較小的發電機。目前納米發電機分為三類：壓電納米發電機；摩擦納米發電機；熱釋電納米發電機，一般應用于生物醫學，無線通信，無線傳感等領域。

PDMS系列壓電摩擦納米發電機測試機主要技術參數

1.采集軟件功能:

軟件可快速采集電流、電壓、電阻、電荷隨時間變化曲線,V-T, I-T,R-T,Q-T曲線。軟件可設置靜電計的量程范圍、對靜電計進行零點校正、設置靜電計NPLC采樣速度。可連續可調設置采集卡的采集速度,最大可達50k/s，可設置記錄時間,在測試的過程中實時繪制數據曲線，數據自動保存、數據可用Excel、記事本、Origin打開并分析。包含采集卡1個、轉接頭適配器1個及USB通信電纜1條，RS232通信電纜1條、低噪聲3同軸測試電纜1條

2.靜電計技術參數：

2.1輸入阻抗：>200TΩ

2.2電壓量程：10μV-200V

2.3電流量程：50pA-20mA

2.4電阻量程：>10mΩ-200GΩ

2.5電荷量程：20nC-20μC

3.直線電機技術參數

3.1有效行程：360mm

3.2最佳行程：280mm

3.3峰值推力：163N

3.4持續推力：29N

3.5持續推力（風冷）：54N

3.6力常數：20.4N/A

3.7最大電流@72VDC：8A

3.8最大電流@48VDC：6.3A

3.9最大速度@72VDC：3.2m/s

3.10最大速度@48VDC：2.2m/s

3.11配置驅動軟件1套

3.12光學面包板1套

3.13控電柜1個

3.14剪式升降臺2個

3.15 TENG 直角架與轉接板1板

4.測力計技術參數

4.1拉壓力測量:

501bF/800ozF/25kgF/25000gF/250N

4.2精度：±0.1%FS

4.3分辨率：0.00lbF/0.2ozF/0.005kgF/5gF/0.05N

4.4測量單位：lbF  ozF  kgF  gF  N

4.5輸出：RS232  digiatic  USB  analogue

4.6可存儲測量值：1000 個
