產品概述：

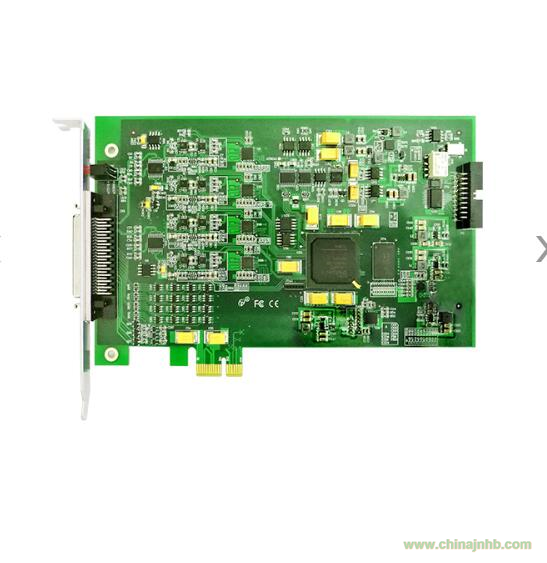

該板卡是一款多功能數據采集卡。該板卡提供 4 路差分（單端）模擬量輸入，16 位 ADC分辨率，最高采樣頻率 5MS/s，靈活的通道轉換量程，同時用戶可通過多卡級連的方式擴展通道數量；16 路可編程 I/O。本板卡的主要應用場合為：無線通訊、雷達/聲納、超聲、圖形成像。
產品參數：
|
AD模擬量輸入
|
ADC分辨率
|
16位(Bit)
|
|
輸入通道
|
4通道同步，單端或差分
|
|
輸入量程
|
±5V、±2.5V、±1.25V、±625mV
|
|
采樣率
|
單通道：采樣率高達5MSps
多通道：各通道實際采樣速率 = 采樣速率（同步采集）
|
|
存儲器深度
|
128M字（點）SDRAM存儲器
|
|
校準方式
|
軟件自動校準
|
|
耦合方式
|
直流耦合
|
|
觸發源
|
軟件觸發、模擬觸發、數字觸發、同步觸發（TRIG觸發）
|
|
輸入阻抗
|
10MΩ
|
|
時鐘源
|
內時鐘、外時鐘、主卡同步10M（用于多卡同步）
|
|
DIO數字量
輸入輸出
|
通道數
|
16路
|
|
電氣標準
|
TTL兼容
|
|
配置方式
|
程控I/O方向與狀態
|
|
輸入范圍
|
0V～5V
|
|
單通道驅動
能力高達
|
25mA@4.5V
|
|
過壓保護
|
-5V~5V
|
