產品概述：
信息社會的發展，在很大程度上取決于信息與信號處理技術的先進性。數字信號處理技術的出現改變了
信息與信號處理技術的整個面貌，而數據采集作為數字信號處理的必不可少的前期工作在整個數字系統中起
到關鍵性、乃至決定性的作用，其應用已經深入到信號處理的各個領域中。實時信號處理、數字圖像處理等
領域對高速度、高精度數據采集卡的需求越來越大。ISA 總線由于其傳輸速度的限制而逐漸被淘汰。我公司

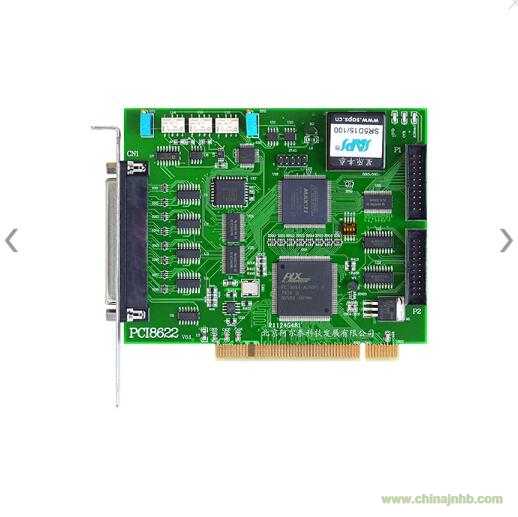

推出的 PCI8622 數據采集卡綜合了國內外眾多同類產品的優點，以其使用的便捷、穩定的性能、極高的性價
比，獲得多家試用客戶的一致好評，是一款真正具有可比性的產品，也是您理想的選擇。
產品應用：
本卡是一種基于 PCI 總線的數據采集卡，可直接插在 IBM-PC/AT 或與之兼容的計算機內的任一 PCI 插
槽中，構成實驗室、產品質量檢測中心等各種領域的數據采集、波形分析和處理系統。也可構成工業生產過
程監控系統。它的主要應用場合為：
? 電子產品質量檢測
? 信號采集
? 過程控制
? 伺服控制
AD 模擬量輸入功能：
◆ 轉換器類型：AD7663
◆ 輸入量程(InputRange)：±10V、±5V、±2.5V、0～10V、0～5V
◆ 轉換精度：16 位(Bit)
◆ 采樣速率(Frequency)：1Hz～250KHz
說明：各通道實際采樣速率 = 采樣速率 / 采樣通道數
分頻公式：采樣頻率 = 主頻 / 分頻數，其中主頻 = 40MHz，32 位分頻，分頻數的取值范圍：最低
為 160，最高為 40000000
◆ 模擬輸入通道總數：32 路單端，16 路雙端
◆ 采樣通道數：軟件可選擇，通過設置首通道(FirstChannel)和末通道(LastChannel)來實現的
說明：采樣通道數 = LastChannel – FirstChannel + 1
◆ 通道切換方式：首末通道順序切換
◆ 數據讀取方式：非空(Npt)和半滿(Half)查詢方式、DMA 方式
◆ 存儲器深度：8K 字（點）FIFO 存儲器
◆ 存儲器標志：非空（Npt）、半滿(Half)、溢出(Overflow)
◆ 異步與同步(ADMode)：可實現連續（異步）與分組(偽同步)采集
◆ 組間間隔(GroupInterval)：軟件可設置，最小為采樣周期(1/Frequency)，最大為 419430us
◆ 組循環次數(LoopsOfGroup)：軟件可設置，最小為 1 次，最大為 255 次
◆ 時鐘源選項(ClockSource)：板內時鐘和板外時鐘軟件可選
◆ 板內時鐘輸出頻率：當前 AD 實際采樣頻率
◆ 觸發模式(TriggerMode)：軟件內部觸發和硬件后觸發（簡稱外觸發）
◆ 觸發類型(TriggerType)：數字邊沿觸發和脈沖電平觸發
◆ 觸發方向(TriggerDir)：負向、正向、正負向觸發
◆ 觸發源（TriggerSource）：DTR(數字觸發信號)
◆ 觸發源 DTR 輸入范圍：標準 TTL 電平
◆ AD 轉換時間：<10us
◆ 程控放大器類型：默認為 AD8251，兼容 AD8250、AD8253
◆ 程控增益：1、2、4、8 倍(AD8251)或 1、2、5、10 倍(AD8250)或 1、10、100、1000 倍(AD8253)
◆ 模擬輸入阻抗：10MΩ
◆ 放大器建立時間：785nS(0.001%)(max)
◆ 非線性誤差：±3LSB(最大)
◆ 系統測量精度：0.01%
◆ 工作溫度范圍：0℃ ～ +50℃
◆ 存儲溫度范圍：- 20℃ ～ +70℃
DI 數字量輸入功能 ：
◆ 通道數：16 路
◆ 電氣標準：TTL 兼容
◆ 高電平的最低電壓：2V
◆ 低電平的最高電壓：0.8V
DO 數字量輸出功能 ：
◆ 通道數：16 路
◆ 電氣標準：CMOS 兼容
◆ 高電平的最低電壓：4.45V
◆ 低電平的最高電壓：0.5V
CNT 定時/計數器功能 ：
◆ 最高時基為 20 MHz 的 16 位計數器/定時器
◆ 功能模式（FunctionMode）：計數器（包括簡單計數和緩沖計數）和脈沖發生器
◆ 時鐘源（CLK）：本地時鐘（620Hz～20MHz）和外部時鐘（最高頻率為 20MHz）
◆ 門控（GATE）：上升沿、下降沿、高電平和低電平
◆ 計數器輸出（OUT）：高電平、低電平
◆ 脈沖發生器輸出（OUT）：脈沖方式和占空比設定波形方式
板卡外形尺寸 ：
131.7mm(長) x 102.5mm(寬)
其他指標 ：
◆ 板載時鐘振蕩器：40MHz
