產品概述：

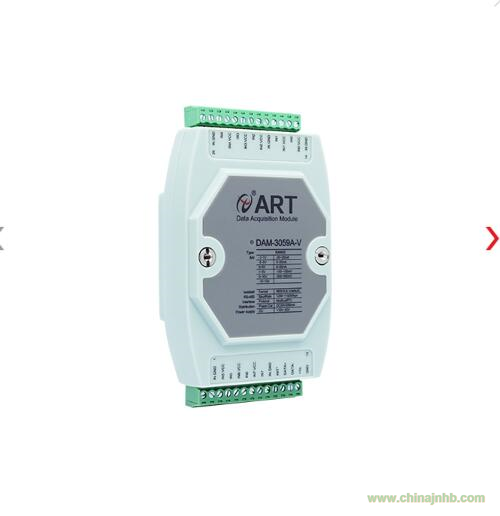

DAM-3059A-V為8路模擬量輸入，8路恒壓配電輸出模塊，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。
產品參數：
|
模擬量輸入
|
|
輸入通道
|
8路單端模擬量輸入
|
|
輸入類型
|
電流輸入，電壓輸入
|
|
采集量程
|
電流采集量程：±20mA、4~20mA、0~20mA
電壓采集量程：±150 mV，±500 mV，±1V，±5V，0~5V，1~5V，0~10V，±10V
默認量程：4~20mA
|
|
采樣頻率注 1
|
總通道10sps
每通道=10sps / 使能通道數注2
|
|
分辨率
|
24位（線性映射下：上傳數據16位）
|
|
采集精度
|
0.1%（注意：±150 mV量程下誤差為0.2%）
|
|
隔離電壓
|
1500VRMS(浪涌保護電壓)
|
|
量程設置
|
每個通道可單獨選擇采集量程
|
|
配電輸出
|
|
配電輸出
|
8路恒壓配電輸出通道，給傳感器供電
|
|
輸出類型
|
每通道提供恒壓DC24V供電，輸出功率最大6W，最大驅動電流250mA。
8通道同時帶有傳感器時，每通道最大驅動電流=250mA/8=31.25mA
|
|
其他
|
|
通訊接口
|
RS485
|
|
波特率
|
1200~115200bps
|
|
數據通訊速率注 3
|
最大180次/秒（單模塊總通道，115200bps下）
最大24次/秒（單模塊總通道，9600bps下）
最大3次/秒（單模塊總通道，1200bps下）
|
|
看門狗
|
軟件看門狗
|
|
供電電壓
|
+10~30VDC
|
|
電源保護
|
電源反向保護
|
|
功耗
|
額定值0.5W @ 24VDC
|
|
操作溫度
|
-10℃～＋70℃
|
|
存儲溫度
|
-20℃～＋85℃
|
