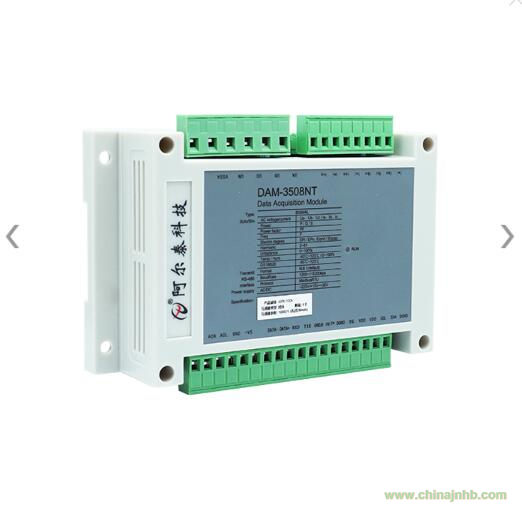

DAM-3508N(T)為三相全參數交流電量采集模塊，帶有零序電流檢測功能，外置DS18B20溫度采集功能，RS485、RS232通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。
|
模擬量輸入
|
|
輸入通道
|
3路電流通道、3路電壓通道、1路零序電流通道
|
|
輸入類型
|
電壓輸入，電流輸入
|
|
電壓量程（有效值）
|
默認450V（可定制最高1000V）
|
|
電流量程（有效值）
|
默認100A（可定制1A、5A、10A、20A、30A、60A、80A、100A、120A、150A、200A、250A、400A、500A、1000A）
|
|
零序電流量程（有效值）
|
默認100A
可做零線電流測量，也可做漏電電流測量。定制需要說明。
零線電流采集下，零線量程和電流量程保持一致，互感器和三相電流互感器一致。漏電電流采集下，所接互感器不一致。
|
|
輸出參數
|
三相相電壓、三相相電流、零線電流、線電壓、有功功率、無功功率、
視在功率、功率因數、有功電度、無功電度、輸入頻率、
三相總有功功率、三相總無功功率、三相總視在功率、三相總功率因數、三相總有功電度、三相總無功電度、三相總視在電度、三相總功率因數、1~51次諧波含量、電壓電流不平衡度，外置I2C接口，
外置DS18B20溫度傳感器，零序電流采集、濕度（僅T模塊支持）、
溫度（僅T模塊支持）
注：含T尾綴模塊具有測量環境溫度、環境濕度的功能，
見1.5不同尾綴對比說明
|
|
采集信號
|
采集信號為電網標準交流信號，頻率不超過65Hz
|
|
采樣速率
|
電壓、電流每 400ms 采集 1 次，功率、電度每 300ms 采集 1 次
|
|
分辨率
|
16位
|
|
采集精度
|
2‰
|
|
內置溫濕度測量
|
板載溫濕度傳感器，采集溫度-40~120℃，濕度0~100%
（僅T模塊支持）
|
|
外置溫度測量
|
一路1-wire接口，最多接4路DS18B20傳感器。
溫度測量范圍-55~+125℃
|
|
外置I2C接口
|
需要客戶定制功能。
|
|
電流互感器
|
外置電流互感器，見1.6外置互感器說明
|
|
能量
|
帶能量存儲功能
|
|
二次互感
|
帶二次互感功能
|
|
隔離電壓
|
3000V
|
|
其他
|
|
通訊接口
|
RS485、RS232
|
|
波特率
|
1200~115200bps
|
|
數據傳輸速率
|
<10Hz
|
|
看門狗
|
內置看門狗
|
|
供電電壓
|
直流+10V～30VDC或交流220VAC供電。
二者同時供電時，僅有1路供電起作用。
|
|
電源保護
|
直流供電時，帶有電源反向保護
|
|
功耗
|
額定值0.75W @ 24VDC
|
|
操作溫度
|
-40℃～＋70℃
|
|
存儲溫度
|
-40℃～＋85℃
|
