產品概述：

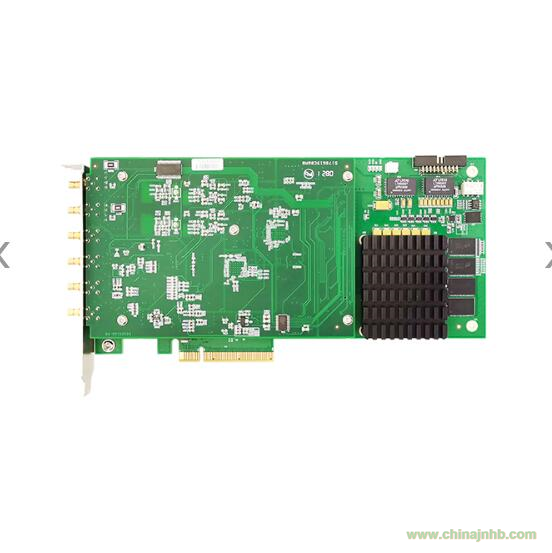

250MS/s 12/14/16位 2通道同步采樣數字化儀，專為輸入信號高達 100M 的高頻和高動態范圍的信號而設計。與Labview無縫連接，提供圖形化API函數。模擬輸入范圍可以通過軟件編程設置為±1V 或者±5V。配備了容量高達 2GB的板載內存。是無線通訊、雷達/聲納、超聲、圖形成像等高動態范圍應用的理想選擇。
功能特點：
1、提供×8 Gen2接口協議。
2、具有高速穩定可靠的采樣速率250MS/s。
3、模擬帶寬高達100MHz。
4、該數字化儀每個輸入通道擁有獨立的A/D轉換器和獨立的程控放大器，可以無相位延時的同步記錄信號。
5、每通道可獨立程控輸入阻抗1MΩ或50Ω，可以靈活適用于高低阻抗的場合。
6、板載2GB內存，非常大的保證了即使在高采樣率下也可以進行長時間記錄。
7、支持連續采集和有限點采集，通過DMA實現非常高速的數據流模式，連續傳輸速度能到1GB/s，在保持完整信息的同時對其進行存儲或分析。結合阿爾泰科技的測控軟件及PCIe-SSDM2X存儲模塊可實現高速數據流盤及回放，兼容市場主流磁盤陣列。
8、在同一系統運行多個PCIe8912/8914/8916板卡時，板卡之間可以通過同步總線互聯，可以將主卡的時鐘和觸發信號分發給從卡，系統將獲得2到多個完全同步的通道體驗。
產品指標：
|
產品概述
|
總線類型
|
PCIe總線
|
|
操作系統
|
XP、Win7、Win8、Win10
|
|
AD模擬量輸入
|
分辨率
|
12Bit（PCIe8912M）、14Bit（PCIe8914M）、16Bit（PCIe8916M）
|
|
輸入量程
|
±5V、±1V
|
|
過壓保護
|
±5V
|
|
采集速率高達
|
250MS/s
|
|
通道數量
|
2通道
|
|
輸入阻抗
|
1MΩ和 50Ω可程控配置
|
|
耦合方式
|
直流耦合、交流耦合（可程控配置）
|
|
采集模式
|
連續采樣、有限點采樣
|
|
存儲器深度
|
板載 2GB 內存
|
|
觸發源
|
軟件觸發、模擬觸發、數字信號觸發、同步信號觸發
|
|
觸發模式
|
中間觸發、預觸發、后觸發及硬件延時觸發
|
|
模擬帶寬(-3dB 典型值)
|
100M
|
|
數據存儲
|
可搭配PCIe-SSDM2X存儲模塊實現高達1GB/s實時數據流盤
|
