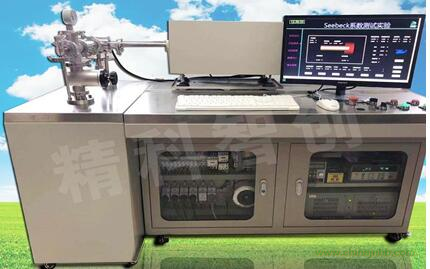

BKTEM-S4型熱電賽貝克系數測試儀

關鍵詞：賽貝克系數，電阻

熱功率、熱電勢、或塞貝克系數描述的都是材料在一定溫差條件下產生感應熱電電壓的大小，單位是V/K。
近年來直接將熱能轉化成電能的方法引起人們的廣泛興趣。通過熱電裝置收集熱發動機和燃燒系統余熱并轉換成電能可以節省數十億美元。
BKTEM-S4型熱電賽貝克系數測試儀為了應對一系列挑戰性的應用，系數/電阻率測試系統用于分析材料和器件的特性。

主要應用范圍：

1、材料：半導體、金屬與合金

2、工業領域：汽車/航空/航天，開發研究和學術研究，半導體行業/傳感器/熱電發電機/制冷設備

3、應用實例:的含碲化合物熱電材料在室溫至200 ℃溫度范圍進行測試，電阻率和Seebeck系數在該溫度區間的曲線見下圖。

一、產品主要特點

§  測試系統可以同時測量塞貝克系數和電阻（電阻率）

§  可以測量圓柱形或棱柱形的樣品，長度6 — 23mm

§  利用獨特的測量適配器可以測量線狀和薄片狀樣品

§  通過三種可更換的爐體，測量溫度范圍可以覆蓋-100到1500 ℃

§  樣品架的設計保證了極好的測量重復性

§  32位軟件可以通過程序實現自動測量

§  測量數據導出

二、測量原理:

圓柱形或棱柱形的試樣垂直放置的兩個電極之間，下部電極塊包含一個加熱器。整個測量裝置放置在爐體中。將整個爐體和樣品加熱到特定的溫度，在此溫度下利用電極塊中的二級加熱器建立一組溫度梯度，然后兩個接觸熱電偶測量溫度梯度T1和T2。獨特的熱電偶接觸機制保證了以最高的溫度精度測量每個熱電偶上每條導線電動勢dE。

四端法測量電阻，樣品兩端通入恒定電流（I），測量樣品電壓的變化，可以測量出電阻系數。

溫度范圍：-100 至 500℃，RT 至 800/1100/1500℃

測量原理: 賽貝克系數：靜態直流法

電阻率：四端法

氣氛：惰性，氧化，還原，真空

樣品支架：三明治結構夾與兩電極之間

樣品尺寸（圓柱形或棱柱形）：2 至 5 mm（面寬），23mm φ6mm，23mm

樣品尺寸（圓盤狀）：10, 12.7, 25.4 mm

可調探頭距離：4, 6, 8 mm

冷卻水：需要

賽貝克系數測量范圍：1至2500μV/K

準確度±7%；重復性±3%

電導率測量范圍：0.01 至 2*105s/cm

準確度±5-8*%；再現性±3%

電源：0到160mA，具長期穩定性

電極材料：鎳（-100至500°C）/鉑（-100至+1500°C）

熱電偶： K/S/C型
