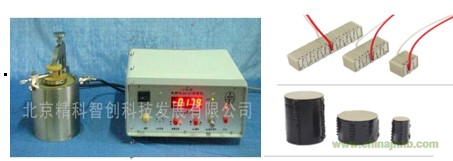

ZJ-5型多層疊堆壓電測試儀

關鍵詞：多層，疊堆，D33，D31,  D15

產品背景：

多層疊堆壓電陶瓷是一種新型的壓電材料，它由多層壓電陶瓷片疊加而成。這種材料具有很高的壓電效應和優異的機械性能，因此在電子、機械、醫療等領域得到了廣泛的應用。

多層疊堆壓電陶瓷的制備過程相對復雜，需要經過多次燒結和壓制。首先,將壓電陶瓷粉末制成片狀,然后將多層片狀陶瓷疊加在一起.形成一個整體。接著，將整體放入高溫爐史進行燒結,使其成為一個堅硬的陶瓷塊。最后，將陶瓷塊切割成所需的形狀和尺寸，即可得到多層疊堆壓電陶瓷。
多層疊堆壓電陶瓷的壓電效應非常顯著，可以將機械能轉化為電能，也可以將電能轉化為機械能。這種材料廣泛應用于傳感器、振動器、電機、聲波器等領域。例如，在醫療領域，多層疊堆壓電陶瓷可以用于制作超聲波探頭，用于醫學診斷和治療。在機械領域，多層疊用于制作超聲波探頭，用于醫學診斷和治療。在機械領域，多層疊堆壓電陶瓷可以用于制作振動器，用于控制機器的振動和噪聲。

除了壓電效應外，多層疊堆壓電陶瓷還具有優異的機械性能。它的硬度和強度都非常高，可以承受高壓和高溫的環境。因此，多層疊堆壓電陶瓷也被廣泛應用于高溫高壓的工業領域，例如制造高壓電容器、高壓開關等。

ZJ-5型多層疊堆壓電測試儀是在原來的ZJ-4型準靜態D33測試儀的基礎發展起來的一款新的壓電測試儀，可以應用于各種 分立式疊堆壓電陶瓷， 高壓柱形疊堆壓電陶瓷，緊湊型壓電陶瓷堆棧,方形開孔壓電疊堆陶瓷，共燒型疊堆壓電陶瓷，點膠閥專用疊堆陶瓷，焊接機專用陶瓷，高溫高壓疊堆陶瓷等，這是一款應對新的先進材料研發的前沿設備，在高等院校和科研院所投入使用。

二、參考標準:

GB3389.4-82《壓電陶瓷材料性能測試方法 縱向壓電應變常數d33的靜態測試》

GB/T3389.5-1995《壓電陶瓷材料性能測試方法 圓片厚度伸縮振 動模式》

 GB0001.1/T3389.4-1982《壓電陶瓷材料性能測試方法 柱體縱 向長度伸縮振動模式》

GB/T 3389.7-1986《壓電陶瓷材料性能測試方法 強場介電性能的測試》

GB/T3389.8-1986《壓電陶瓷材料性能測試方法 熱釋電系數的測試

三、產品主要功能：

測量分立式，高壓柱形，方形開孔，共燒形疊層壓電材料的d33常數，

測量具有大壓電常數的積層壓電陶瓷

測量多種壓電常數D31,D15等

測量任意取向壓電單晶以及某些壓電器件的等效壓電d’33常數

四、主要技術指標

疊層D33,D31,D15系數:

×1擋：20到2000pC/N，

×10擋： 2000到50000pC/N，

誤差：×1擋：±2%±1個數字，當d33在200到2000pC/N；

±5%±1個數字，當d33在20到200pC/N；

×10擋：±2%±1個數字，(當d33在2000到50000pC/N)

±5%±1個數字，當d33在200到2000pC/N。

電壓保護：獨有的放電保護功能

可允許最大電容：100000PF

顯示：±正負極性顯示

樣品允許極化電壓：30KV
誤差：×1擋：±2%±1個數字，當d33在100到4000pC/N；

計量標定標準樣尺寸：18mm*0.8mm，老化時間：2-3年（評判壓電測試儀準確性能的重要依據之一）

分辨率：×1擋：1 pC/N；×0.1擋：0.1 pC/N。

尺寸：施力裝置：Φ110×140mm；儀器本體：240×200×80mm。

重量：施力裝置：約4公斤；

儀器本體：2公斤。

電源：220伏，50赫，20瓦。

高壓柱形疊堆壓電陶瓷

分立式疊堆壓電陶瓷

方形開孔式疊堆壓電陶瓷
