鋼結構防腐標準及規程：
1.《涂裝技術術語》（GB8264-1987）
2.《大氣環境腐蝕性分類》（GB/15957-1995）
3.《漆膜厚度測定法》（GB1764）
4. 《建筑防腐蝕工程施工及驗收規范》（GB 50212━20）
5.《施工現場臨時用電安全技術規范》（JGJ46-）
6.《建筑施工高處作業安全技術規范》（JGJ80-91）
7.《建筑機械使用安全技術規程》（JGJ33-20）
8.《建筑施工扣件式鋼管腳手架安全技術規范》（JGJ130-2001）
9.《建筑施工安全檢驗標準》（JGJ59-99）

鋼結構防腐基礎處理及要求：
（1）用細砂紙打磨舊有醇酸紅丹漆，并清除掉殘留的焊渣以及磨損部位的銹跡。
（2）打磨完畢后徹底清掃灰塵和打磨產生的碎屑。
（3）涂裝施工前，基層應經甲方、監理方等組織驗收，確定已除去所有油、灰、脂、污垢、銹層和其它外部附著物后才  能正式進行涂裝施工，以保證涂裝質量和使用壽命。
（4）每次涂裝前都應檢查基材或上道漆上是否有油、灰、脂、污垢或其它外部。
（5）涂裝底漆前先在邊角處、焊接處、接縫以及銹跡打磨后的部位等等涂裝困難的位置預涂一道底漆，以保證該部位的漆膜厚度達到要求。

鋼結構防腐底漆的選擇：
1、與原有的醇酸紅丹漆附著良好。
2、與面涂層配套性良好。
3、良好的耐水性、耐堿性、耐酸性。

鋼結構面漆的基本要求：

1、 耐候、耐久、防腐。

2、 高耐水性和高耐化學性。

3、 高硬度、高豐滿度、良好的漆膜性能。

4、 高保光保色、抗開裂。

5、 與底漆及后續防火漆有良好的附著力。

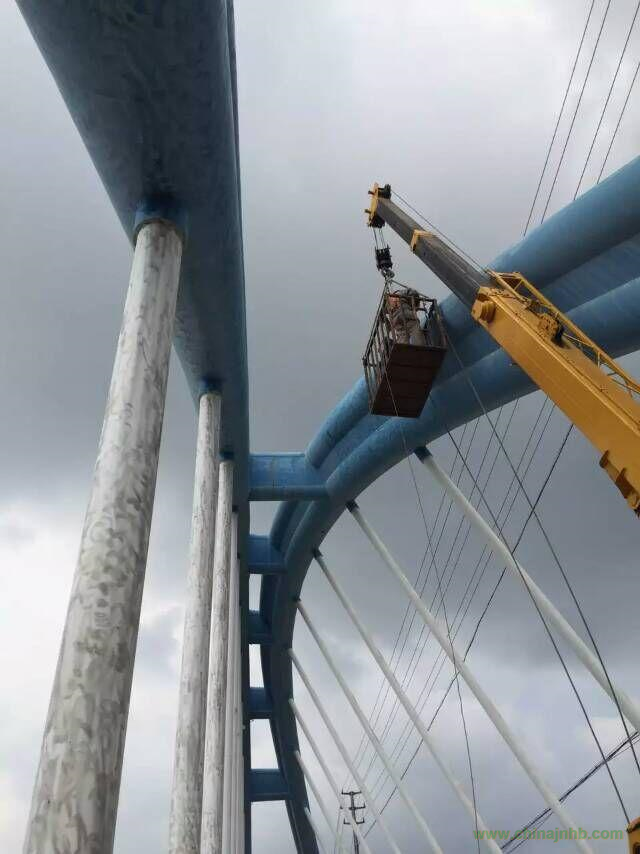

鋼結構防腐的涂裝方法：
常用的涂裝方法以刷涂、滾涂及噴涂為主。綜合實際施工條件、節省材料、提高性能的目的考慮，底漆建議采用刷涂，以提高底漆附著力，面涂可采用刷涂、滾涂或噴涂（視工況條件而定）。

涂裝過程中的注意事項：
（1） 本涂裝系統選用的快干多功能環氧漆為雙組分油漆，配比為1:1（體積比）
（2）使用前將每個組份分別用動力攪拌器攪拌均勻后，按體積比一邊攪拌一邊緩慢將固化劑加入主劑，混合后再攪拌均勻。
（3） 在氣溫25 oC條件下，快干多功能環氧漆兩種組分混合后需熟化30分鐘方可使用，建議4小時內使用完。因此必須按需調配涂料混合。稀釋劑必須在熟化后方可加入。
（4)為調節涂層厚度及涂裝方式的區別，可適量加入稀釋劑；快干多功能環氧漆稀釋劑為R7K15稀釋劑，稀釋量≤5%（體積比）；通用醇酸底漆漆稀釋劑為R2K4稀釋劑，稀釋量為10~20%（體積比）。
（5） 涂裝時須注意復涂時間間隔，后道漆必須在前一道漆實干后方可涂裝。涂裝前需檢查上道漆上是否干凈、干燥。
（6） 不要將以前剩余的混合后產品與新混合的產品再次混合使用。
（7） 每道漆實干后須檢查干膜厚度，每100m2隨機抽檢10處，每處1 m2，每平方米隨機檢測10個點；每點 小厚度不得小于設計厚度的80%，測得平均干膜厚度與設計干膜厚度的誤差應控制在設計干膜厚度的±5%。
