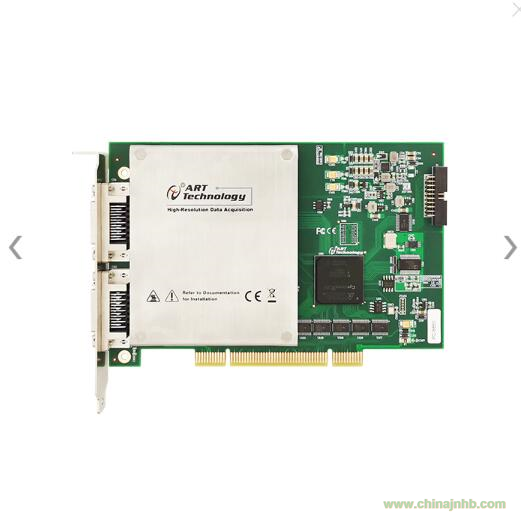

阿爾泰高分辨率數據采集卡PCI8860/8862/8865/8867
產品概述：
8通道，24bit分辨率，采樣速率高達256KS/s的同步模擬輸入；16路DIO（8路復用PFI）。與Labview無縫連接，提供圖形化API函數。
產品參數：
|
型號
|
AI模擬量輸入
|
|
通道配置
|
耦合方式
(程控選擇)
|
采樣范圍
|
IEPE
功能
|
|
PCI8860
|
差分
|
DC
|
±10V、±5V、±2V、±1V
|
×
|
|
PCI8862
|
偽差分 (50Ω)
|
DC/ AC
|
±10V、±5V、±2V、±1V
|
√
|
|
PCI8865
|
差分
|
DC
|
±10V、±1V、±100mV
|
×
|
|
PCI8867
|
偽差分 (50Ω)
|
DC/ AC
|
±10V、±1V、±100mV
|
√
|
|
AI模擬量輸入
|
通道數量
|
8通道
|
|
分辨率
|
24 bit
|
|
采樣速率
|
4 Hz ~ 256 KHz
|
|
數據傳輸
|
直接內存訪問 (DMA)，編程 I/O
|
|
增益誤差
|
±10V：0.008%
|
Typ @ 25℃
|
|
±5V： 0.01%
|
|
±2V： 0.025%
|
|
±1V： 0.05%
|
|
±100mV：0.02%
|
|
偏移誤差
|
1mV Typ @ 25℃
|
|
CMRR
|
80dB
|
|
校準方式
|
軟件自動校準
|
|
采集模式
|
按需單點采樣、有限點采樣、連續采樣
|
|
存儲器深度
|
4K點FIFO
|
|
觸發模式
|
開始觸發、參考觸發、暫停觸發
|
|
觸發源
|
模擬觸發、數字觸發
|
|
輸入阻抗
|
1GΩ
|
|
壓電集成電路（IEPE）
|
電流輸出
|
4mA ±10%
|
|
激勵電壓
|
24V
|
|
DIO數字量
輸入輸出
|
通道數
|
16Line
|
|
電氣標準
|
TTL兼容
|
|
配置方式
|
程控I/O方向與狀態
|
|
采樣方式
|
僅支持軟件（按需）單點采樣
|
產品配件：
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
