SF-4M和SF-5M莖流量傳感器/Sap Flow Sensor

 SF-4M和SF-5M傳感器設計用于監測葉柄或小嫩枝的相對液流變化。傳感器探頭是中空可折疊的，中間位絕緣加熱圓柱體。一個彈性負載加熱器以及一對珠形熱敏電阻位于圓柱體內部。

 一個信號調節器為加熱器提供電源，并調節輸出信號。

所有的SF型傳感器都在填充滿水的軟管中經過測試，測量范圍大約為12毫升/小時。

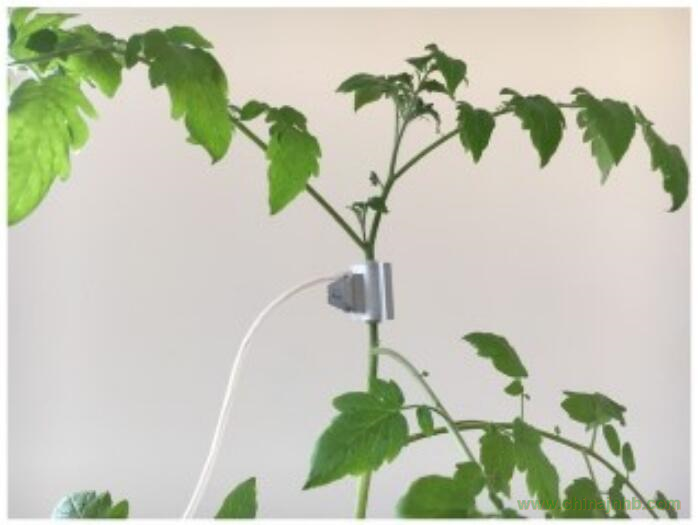

 安裝

※選擇桿莖上合適的部分安裝傳感器，確保桿莖中的液流速率不會超過12毫升/小時。葉子表面每平方分米1.5毫升/小時的平均蒸騰速率會導致比較粗糙的液流評估打開傳感器，

※打開傳感器，使其可以容納植物桿莖。確保紅色的方向標記向上。

※確保傳感器緊緊的扣在植物桿莖上不會滑動，施以力量做輕微的轉動

※ 小心翼翼的合上傳感器，用兩到三層濾波包住傳感器，防止傳感器受到外部熱量的侵襲，這對于可靠測量是需要的

 SF-4M傳感器測量的植物桿莖在4毫米以下，SF-5M測量的植物桿莖在8毫米以下。如果傳感器安裝好以后，內部還存在空隙，選用泡沫乳膠予以填充。


技術性能參數

 SF-4M

莖稈直徑：1~5mm

流量范圍：0~12mL/h1.jpg

分辨率：0.01mL/h

準確度：±0.1mL/h

預熱時間：300s

工作環境：0~50℃

尺寸：30mm*30mm*40mm

電源：10~30V DC

標準線纜：4m長，可選擇10m

 SF-5M

莖稈直徑：4~10mm

流量范圍：0~12mL/h
分辨率：0.01mL/h

準確度：±0.1mL/h

預熱時間：300s

工作環境：0~50℃

尺寸：30mm*35mm*40mm

電源：10~30V DC

標準線纜：4m長，可選擇10m
