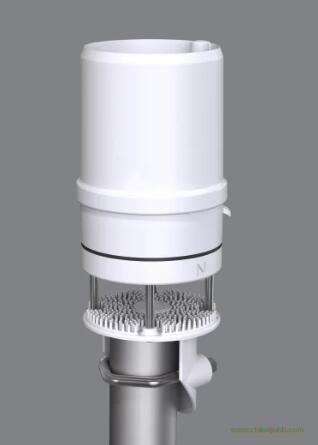

ClimaVUE50 微型氣象站-一體化氣象傳感器-微氣象監測系統
ClimaVUE50 氣象站是一款經濟實惠的一體化氣象傳感器，與Campbell Scientific的任何高度靈活和可擴展的數據采集平臺配合使用，可以簡單地滿足常見的天氣監測需求。Campbell ClimaVUE50 氣象站使用SDI-12報告空氣溫度，相對濕度，水汽壓，氣壓，風（速度，陣風和方向），太陽輻射，降水和閃電監測（計數和距離）。Campbell ClimaVUE50 氣象站它沒有活動部件，而功耗很小。
ClimaVUE50 氣象站是一款經濟實惠的一體式氣象站，可與Campbell任何高度靈活可擴展的數據采集平臺配合使用，滿足常見的天氣監測需求。
ClimaVUE50 氣象站使用SDI-12輸出，測量空氣溫度，相對濕度，水汽壓，氣壓，風（速度，陣風和方向），太陽輻射，降水和閃電（計數和距離）。ClimaVUE50 氣象站沒有活動部件，功耗很小。非常適合快速部署，遠程位置，大型網絡，以及復雜的系統
特點與優勢
使用一個簡單的數字（SDI-12）輸出
12 Vdc，平均電流小于1 mA，非常適合太陽能供電站點
集成的傾斜傳感器有助于確保傳感器保持水平
無移動部件降低了維護成本和時間
無需配置傳感器
設計緊湊，可實現快速，低沖擊的安裝
兼容所有當前Campbell數據記錄器
可拆卸電纜便于現場更換
詳細說明
傳感器
所有傳感器都集成在一個小型的單元中，只需極少的安裝工作。ClimaVUE50一體式氣象站堅固無移動的部件設計，可防止因磨損或結垢而出現錯誤，是長期遠程安裝的理想選擇。
總輻射
太陽輻射通過日射強度計測量，該日射強度計集成在ClimaVUE50一體式氣象站頂部雨量計漏斗的唇部，使用硅電池傳感器來測量總的入射（直接和漫射）太陽輻射。硅電池傳感器具有出色的輻射條件、響應時間和對太陽光譜的可接受靈敏度，經過精心研發的余弦校正頭可確保無論太陽角度如何都能獲得準確的讀數，而經過精心研究的光學濾光片材料可平衡成本和性能，確保無論溫度或傳感器壽命如何，硅電池都能為ClimaVUE50一體式氣象站提供良好的精度。
風速
雨量計下方的空間是ClimaVUE50 氣象站測量風速的地方。從換能器發射的彼此成直角的超聲信號從多孔燒結玻璃板反彈并返回到相對的傳感器。聲速受風的影響，風速通過測量聲音從發射器到接收器的時間差來計算。
溫度感應器
ClimaVUE50 氣象站溫度測量在風速計區域的中心進行，其中包含微小溫度傳感器（熱敏電阻）的小型不銹鋼針從風速計中心的四個聲波傳感器的中間延伸。
與大多數氣溫測量不同，溫度傳感器沒有覆蓋百葉窗板以保護其免受太陽能加熱。相反，它位于露天，容易受到儀器主體的太陽能加熱。但是，ClimaVUE50 氣象站可以準確地校正測量的空氣溫度，因為太陽輻射和風速是已知的。這兩個是決定測量空氣溫度和實際空氣溫度之間誤差的主要變量。然后使用能量平衡方程計算實際溫度應達到±0.6°C的精度。
相對濕度傳感器
ClimaVUE50 氣象站上的相對濕度傳感器位于靠近聲波傳感器的圓形Teflon?屏幕后面。Teflon屏幕可保護傳感器免受液態水和灰塵的影響，同時允許水蒸氣自由地傳遞到傳感器。ClimaVUE50 氣象站可測量相對濕度和溫度，并計算蒸氣壓。
滴水計數器雨量計
ClimaVUE50 氣象站包含一個直徑為9.31厘米（3.67英寸）的雨水收集漏斗。漏斗中的彈簧充當過濾器以阻擋大顆粒，同時允許足夠的流量，因此水不會回流。由漏斗收集的雨通過**的喇叭形孔從漏斗中排出，該孔將雨形成已知尺寸的液滴。落下的水滴擊中并瞬間橋接兩個金針之間的間隙，產生電脈沖。
ClimaVUE50 氣象站對脈沖（液滴）進行計數并計算水量。隨著降雨強度的增加，水滴變小，但ClimaVUE50 氣象站固件包含一種算法，可在雨水增加時自動補償水滴大小。
注意：此非加熱傳感器不適用于固體降水測量或振蕩環境。
傾斜傳感器
ClimaVUE50 氣象站還配備了傾斜傳感器。傾斜傳感器數據的主要用途是確保ClimaVUE50 氣象站始終保持水平。定期檢查X和Y傾斜數據，確保ClimaVUE50一體式氣象站50處于水平狀態; 如果它已傾斜，返回到站點并再次進行水平調整。三度關閉水平會導致雨水和太陽輻射測量誤差。盡管該傳感器的讀數可用于在安裝過程中調平儀器，但使用風速計板底部的小氣泡水平要容易得多。
安裝
ClimaVUE50 氣象站包括一個V型螺栓，用于安裝在標稱外徑為31.8至50.8 mm的管道上。這允許傳感器直接安裝在三腳架桅桿或CM300系列安裝桿上，或使用17387安裝管套件安裝到橫臂上。
技術指標：
水平風速：0 ~ 30 m/s
分辨率：0.01 m/s
準確度：±0.3 m/s或±3%
陣風范圍：0 ~ 30 m/s
分辨率：0.01 m/s
準確度：±0.3 m/s或±3%
風向：0 ~ 359°
分辨率：1°
準確度：± 5°
相對濕度：0 ~ 100.00% RH
分辨率：0.1%
準確度：典型3%
空氣溫度：-50 ~ 60℃
分辨率：0.1℃
準確度：± 0.6℃
大氣壓：500 ~ 1100 hPa
分辨率：0.1hPa
準確度：± 1hPa
降水：0 ~ 400 mm/hr
分辨率：0.017 mm
準確度：± 5%@0 ~ 50 mm/hr
太陽總輻射：0 ~ 1750 W/m2
分辨率：1 W/m2
準確度：± 5%
41.5.jpg水汽壓：0 ~ 470hPa
分辨率：0.1 hPa
準確度：± 2 hPa@ 40℃以下
傳感器傾角：-90 ~+90°
分辨率：0.1°
準確度：± 1°
閃電計數器：0 ~ 65535
分辨率：1 次
準確度：典型> 25% @10 km以內
閃電距離：0 ~ 40 km
分辨率：3 km
準確度：變量
其它參數：
信號輸出：SDI-12
工作溫度范圍：-50~+ 60°C
低電源電壓：3.6 V DC連續
大電源電壓：15.0 VDC連續
小數字輸入電壓：2.8 V（邏輯高電平）；-0.3 V（邏輯低電平）
典型數字輸入電壓：3.0 V（邏輯高電平）；0.0 V（邏輯低）
大數字輸入電壓：15 V（邏輯高電平）； 0.8 V（邏輯低電平）
典型測量持續時間：110毫秒
大測量持續時間：3,000毫秒
大輪詢頻率：10秒
適用范圍：2011/65 / EU：物質限制指令（RoHS2）；2014/30 / EU：電磁兼容指令（EMC）
聲明符合性的標準：EN 61326-1：2013：用于測量，控制和實驗室用途的電氣設備 - EMC要求 - 用于工業場所
EN 50581：2012：關于限制有害物質的電氣和電子產品評估的技術文件
直徑：10cm，包括雨量計漏斗
高度：34cm，包括雨量計漏斗
