產品概述：

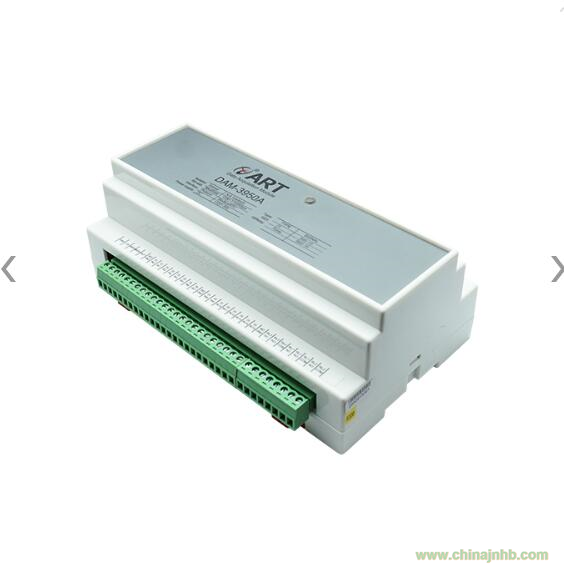

DAM-3950A為16路隔離數字量輸入，8路C型+8路A型信號繼電器輸出模塊，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。
產品參數：
|
模擬量輸入
|
|
輸入通道
|
16路單端數字量輸入（干接點或濕接點共陰極）
|
|
數字量輸入電壓
|
干接點：邏輯電平0：接地
邏輯電平1：開路或懸空
濕接點：邏輯電平0：0~+3V（最大）
邏輯電平1：+5V～+30V
注意：懸空和濕接點高電平狀態相同。
|
|
工作模式
|
DI輸入，低到高鎖存，高到低鎖存，計數器，頻率測量
|
|
支持計數器功能
|
32位
|
|
計數器/頻率輸入范圍
|
0~400Hz
|
|
其他
|
支持DI反向功能，支持信號濾波功能
|
|
數字量輸出
|
|
通道
|
16路信號繼電器，其中8路C型繼電器（常開+常閉接點），
8路A型繼電器（常開接點）
|
|
額定控制容量(電阻負載)注1
|
2A, 30V DC
|
|
觸點最大允許電流(電阻負載)
|
2A
|
|
觸點最大切換電壓(電阻負載)注2
|
220V AC或者220V DC
|
|
最小適用負載(電阻負載)
|
100μA 100mV DC
|
|
繼電器斷開時間
|
4ms（最大）
|
|
繼電器接通時間
|
4ms（最大）
|
|
機械壽命
|
1億次以上(通斷頻率180次/分)
|
|
電氣壽命
|
10萬次以上(2A 30V DC電阻負載下)、50萬次以上
(1A 30V DC電阻負載下)(通斷頻率20次/分)
|
|
工作模式
|
DO輸出，低到高延時輸出，高到低延時輸出，脈沖輸出
|
|
其他
|
|
通訊接口
|
RS485
|
|
RS485傳輸速率注3
|
最大180次/秒（單模塊總通道，115200bps下）
最大24次/秒（單模塊總通道，9600bps下）
最大3次/秒（單模塊總通道，1200bps下）
|
|
波特率
|
1200~115200bps
|
|
看門狗
|
軟件看門狗
|
|
供電電壓
|
+10~30VDC
|
|
電源保護
|
電源反向保護
|
|
功耗
|
額定值0.5W @ 24VDC
|
|
操作溫度
|
-10℃～＋70℃
|
|
存儲溫度
|
-40℃～＋80℃
|
產品配件：
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
