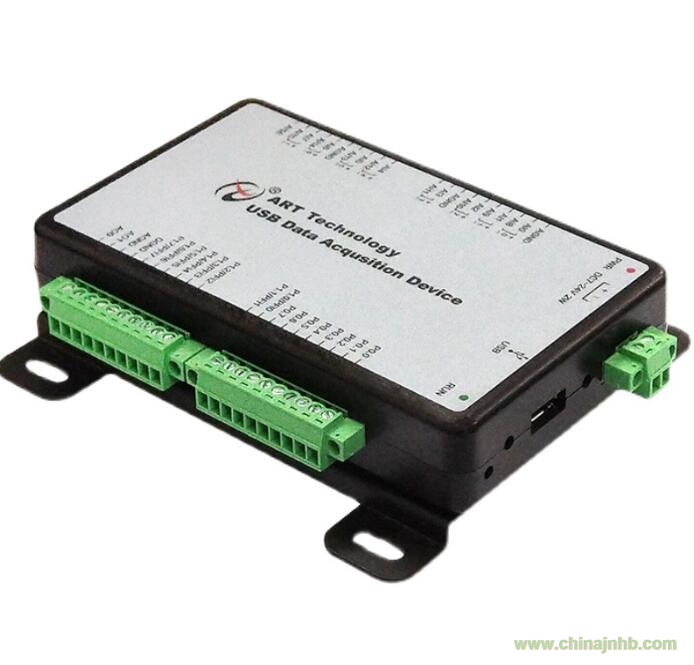

產品概述：
與LabVIEW無縫連接，提供圖形化API函數。500Ksps 12位16 RSE / NRSE通道或8通道DIFF模擬量輸入，支持按需單點采樣、有限點采樣、連續采樣；2通道模擬量同步輸出；16路可編程I/O；2路多功能計數器。
功能特點：
1、與LabVIEW無縫連接，提供圖形化API函數。
2、類似DMA的USB Stream傳輸技術，傳輸效率更高，實時性更強。
3、設備端USB接口 Lock方式，使USB接口因松動導致掉線的幾率大幅度降低。
4、低功耗，支持USB總線供電與7~24V寬范圍外供電的自適應切換，方便基于筆記本的外場移動式測量。
|
模擬量輸入
|
通道數
|
16通道（RSE、NRSE）、8通道（DIFF）
|
|
分辨率
|
12bit
|
|
存儲器深度
|
4K 點FIFO
|
|
采集速率高達
|
500Ksps
|
|
外時鐘范圍
|
0~500KHz
|
|
校準方式
|
軟件自動校準
|
|
通道掃描方式
|
異步循環掃描
|
|
采樣模式
|
按需單點采樣、有限點采樣、連續采樣
|
|
采樣范圍
|
±10V、±5V、±2V、±1V
|
|
工作電壓高達
|
±12V
|
|
保護電壓
|
±25V
|
|
觸發方式
|
開始觸發、參考觸發、暫停觸發
|
|
觸發類型
|
模擬邊沿、模擬窗、數字邊沿
|
|
耦合方式
|
直流耦合
|
|
輸入阻抗
|
1GΩ
|
|
模擬量輸出
|
通道數
|
2路
|
|
分辨率
|
14bit
|
|
采樣范圍
|
±10V
|
|
采集速率高達
|
200Ksps
|
|
通道輸出模式
|
同步輸出
|
|
存儲器深度
|
4K字（點）FIFO存儲器
|
|
校準方式
|
軟件自動校準
|
|
生成模式
|
單點（按需）生成、有限點生成、連續生成
|
|
觸發方式
|
開始觸發、暫停觸發
|
|
觸發類型
|
數字邊沿
|
|
數字量
|
通道數
|
16 Line
|
Port0：8 Line
|
|
Port1：8 Line，復用PFI0~7
|
|
電氣標準
|
TTL兼容
|
|
配置方式
|
程控I/O方向與狀態
|
|
默認上電狀態
|
用戶可配置
|
|
輸入輸出邏輯電平
|
高電平：高達5V，低至3V
低電平：高達0.8V，低至0V
|
|
單通道驅動能力高達
|
-20mA @ Source電流
25mA @Sink電流
|
|
CTR計數器
|
通道數
|
2路多功能計數器
|
|
計數器位數
|
32位
|
|
計數器功能
|
CI：邊沿計數、頻率測量、周期測量、
半周期測量、脈沖測量、脈寬測量、
雙邊沿間隔測量、位置測量 (基于增量式編碼器)
|
|
CO：脈沖輸出
|
|
計數器源
|
PFI0~PFI7
|
|
輸入頻率高達
|
5MHz
|
|
電平脈寬低至
|
100nS
|
|
電氣標準
|
TTL電平
|
|
采樣方式
|
CI：按需單點采樣
|
|
CO：單點（按需）生成、有限點生成、連續生成
|
產品配件：
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
