電壓：1.8-2.1V（R）、1.9-2.3V（YG）、3.0-3.4V（B、W、G）
波長：紅630-635NM、黃580-585NM、綠515-520NM、普綠568-572NM
亮度：紅20-30MCD、普綠20-25MCD、黃30-40MCD、藍50-70MCD、綠白光：100-150MCD
膠色：紅發紅、綠發綠、藍發綠、白發紅、白發綠、白發藍、黃發黃、白發黃、白發白
主用于：儀表、儀器、機械、控制板、顯示面板、醫療設備、電家產品等
我司***：一位數碼管、兩位數碼管、三位數碼管、四位數碼管、開模彩屏數碼管、光條數碼管、點陣模塊
產品參數：
■Absolute Maximum Rating
|
Item
|
Symbol
|
Absolute Maximum Rating
|
Unit
|
|
Forward Current
|
IFm
|
20
|
mA
|
|
Peak Forward Current*
|
IFP
|
40
|
mA
|
|
Reverse Voltage
|
VR
|
5
|
V
|
|
Power Dissipation
|
PD
|
320
|
mW
|
|
Operation Temperature
|
Topr
|
-40→ +80
|
℃
|
|
Storage Temperature
|
Tstg
|
-40→ +85
|
℃
|
|
Lead Soldering Temperature*
|
Tsol
|
Max. 260℃for 5sec Max.
|
*IFP Conditions：Pulse Width≤10msec duty≤1/10
*Tsol Conditions：3mmfrom the base of the epoxy bulb
■ Typical Optical/ Electrical Characteristics
|
Item
|
Symbol
|
Condition
|
Min.
|
Typ.
|
Max.
|
Unit
|
|
Forward Voltage
|
VF
|
IF=10MA
|
1.8
|
--
|
2.4
|
V
|
|
Reverse Current
|
IR
|
Vr=5V
|
--
|
10
|
--
|
uA
|
|
Luminous Intensity
|
IV
|
IF=10MA
|
50
|
--
|
55
|
mcd
|
|
pominant wavelength
|
λD
|
IF=20MA
|
625
|
---
|
630
|
nm
|
|
Recommend Forward Current
|
IF(rec)
|
--
|
--
|
20
|
--
|
mA
|
■ Ranks Combination(IF=20mA
|
Item
|
Rank
|
|
Luminous Intensity(MCD)
|
50-51
|
51-53
|
53-56
|
|
Dominant Wavelength(NM)
|
625-626
|
626-628
|
628-630
|
|
Forward Voltage(V)
|
1.8-1.95
|
1.95-2.20
|
2.20-2.40
|
Notes:
1.Absolute maximum ratings Ta=25℃.
2.Tolerance of measurement of forward voltage±0.1V.
3.Tolerance of measurement of dominant wavelength±2.0nm.
4.Tolerance of measurement of luminous intensity±15%.
注意事項：
1.焊接溫度（Lead Sodering Temperature）：260℃ for 3 seconds
2.當工作溫度高于25℃時，Ifm,Ifp和Id必須降低；電流降低率是-0.36mA/℃（直流驅動），或-0.86mA/℃
（脈沖驅動）功耗降低率是-0.75mW/℃。產品的工作電流不能大于對應工作溫度條件Ifm或Ifp的60%。
For operation above 25℃,The Ifm Ifp & Pd must be derated, the Curent derating is–0.36mA/℃ for DC drive and -0.86mA/℃ for Pulse drive, the power dissipation is -0.75mW/℃. The product working current must not more than the 60% of the Ifm or Ifp according to the working temperature.
3.保存和焊接條件（Storage & Soldering Condions）:
l Store with care. Storing the units in bad condition ● 注意保存，保存條件不好時，會降低膜片
will cause the reflector sheet and decrease it’s 與反射殼（導光板）的粘附力。
adhesive power. Storage the products under the ***保存條件為：溫度25℃±10℃
condition :temperature ( 25℃± 10℃ ) and humidity 濕度65℃CRH±20℃CRH
(65℃ CRH±20℃ CRH) our recommendation.
l The Soldering Temperature is 260±5℃ and Soldering ● 焊接溫度260℃±5℃，焊接時間小于3秒，
Time should be less than 3 sec, and soldering iron 烙鐵功率小于30W。
power should be less than 30W.
l The soldering point should be farther than 1.6mm ● 焊接點應離產品實體大于1.6mm。
from boby.
4．外觀目測條件：40W日光燈作光源與產品相距約1米（環境亮度）200Lux）檢測者與產品視距為25-30cm。
標準：黑.白點大小為0.1≤￠＜0.15***多允許有3個，且間距必須大于1cm,
黑.白點大小為0.15≤￠＜0.20***多允許有2個，且間距必須大于1cm，
黑.白點大小為0.20≤￠＜0.25***多允許有一個，劃傷￠≤0.1mm,長度＜1mm,***多允許1條；面花，膜紙花，當產品不反光，且發光效果不見該缺陷時，則可接受。
5．發光效果檢驗條件：在環境亮度＜9Lux的條件下目測，視距應在25-30cm 。
標準：黑.白點大小為0.1≤￠＜0.15***多允許有3個，且間距必須大于1cm,
黑.白點大小為0.15≤￠＜0.20***多允許有2個，且間距必須大于1cm，
黑.白點大小為0.20≤￠＜0.25***多允許有一個，劃傷￠≤0.1mm,長度＜1mm,***多允許1條；面花，膜紙花，當產品不反光，且發光效果不見該缺陷時，則可接受。

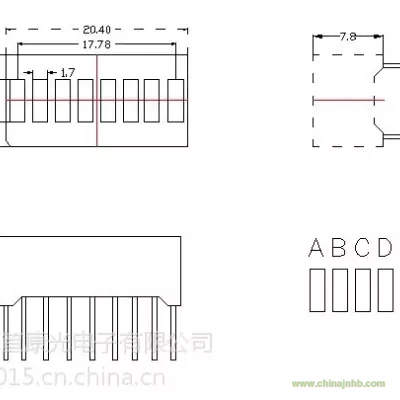

尺寸檢測條件：依據圖紙，使用計量卡尺，注意檢測人為誤差。
電性能檢測條件：依據圖紙，工藝，在額定工作電壓或恒定的電流下，執行《QA成品檢驗方法》功能的相關內容，帶針腳產品須作5PCS上錫實驗。
產品異常圖：
|
判定類別
|
判定范圍
|
MAJOR
|
MINOR
|
|
成
品
檢
驗
判
定
標
準
|
外
觀
檢
驗
|
-
A. 膜紙：不齊、貼歪≥0.25mm。
-
B. 引腳氧化或掉銅皮、或不按要求上錫披峰。
-
C. 條形歪斜、松脫、腳短/長、膜紙變形、翹起。
-
D. 產品彎曲、變形、劃傷、毛刺。
-
A. 膜紙不齊導致露出或超寬0.25mm內進0.25mm以下，0.15mm以上；臟、皺等。
-
B. 產品反面非有效發光區域有手印、水漬印。
|
-
A. 膜紙不齊導致露出或超寬0.25mm內進0.25mm以下，0.15mm以上；臟、皺等。
-
產品反面非有效發光區域有手印、水漬印。
|
|
尺 寸
檢 驗
|
-
A. 長、寬、厚等重要尺寸超差≥0.2mm,其它尺寸超差在0.25mm以上。
-
B. 膜紙過大在0.25mm以上。
-
A. 虛邊、毛刺等引起的尺寸超差在0.2mm以下,0.1mm以上。
-
B. 小于嚴重缺陷的尺寸超差。
|
-
A. 虛邊、毛刺等引起的尺寸超差在0.2mm以下,0.1mm以上。
-
小于嚴重缺陷的尺寸超差。
|
|
功 能 發 光
效 果 檢 查
|
-
A. 管芯發光顏色不符合圖紙要求。
-
B. 閃亮、顏色/色差、暗光、暗帶與樣板相差較大。
-
C. 膜紙漏光直徑≥0.25。
-
A. 輕微色差、暗光、暗帶、暗斑。
-
B. 兩端部發光不均勻。
|
-
A. 輕微色差、暗光、暗帶、暗斑。
-
兩端部發光不均勻。
|
