一、主要技術參數

·設備品牌：

·設備型號：

·數量：套

·安裝位置：細格柵及旋流沉砂池

·適用渠寬：B=      mm

·設備主體寬：B1=   mm

·渠深：H=   mm

·格柵間隙：b=   mm

·柵前水深：h=   mm

·安裝角度：α=75°

·減速機、電機品牌：

·電機功率：N=     kw

·電機防護等級：IP55

·電機絕緣等級：F級

·工作制：24小時/天連續工作或間歇運行

二、主要結構與工作原理

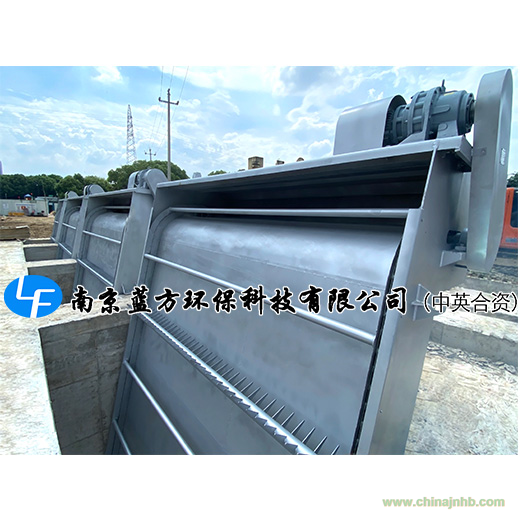

循環式齒耙清污機由傳動裝置、耙鏈系統、支撐架體、清渣機構等部件組成。

1、主要結構

⑴主機框架采用整體式，結構牢固合理，拼裝焊接在專用拼裝臺上，焊接標準按JB/ZQ4000.3-86《焊接件通用技術條件》。

⑵齒采用優質的不銹鋼板經模具和沖床一次性沖壓成形，齒面上自帶凸形筋，保證齒的強度不易變形。

⑶齒耙是由諸多小齒耙相互聯接組成一個碩大的旋轉面， 并用尼龍作隔墊以確保齒與齒之間的間距。撈渣干凈，運轉靈活可靠。

⑷傳動裝置采用臥式擺線針輪減速機，設過載保護裝置（剪切銷）。該裝置動作準確，可有效防止因超負荷對電機減速機造成損傷，電機設置防雨罩。

⑸鏈條采用特制寬鏈板不銹鋼，鏈條的安全系數不小于6，并設有鏈條張緊調節裝置。鏈條與鏈槽形成封閉狀態，可有效防止柵渣入鏈槽，避免了卡阻現象。

⑹電器過載保護裝置采用熱繼電器，當機械發生故障或超負荷時會自動停機并發出報警，該裝置動作靈敏可靠。

⑺本機實行全自動控制，在無人看管下照常進行工作，一旦有卡阻現象，會及時發出報警并自動立即停機。

2、工作原理

本機由若干小齒組合成一個整體網面，在鏈條的驅動下，從下往上進行循環撈渣動作，靠柵渣自重和清渣裝置進行卸渣。

三、主要零部件材質

·回轉軸：2Cr13不銹鋼

·齒耙：304不銹鋼

·鏈條：304不銹鋼

·支撐架體：304不銹鋼

·緊固件：304不銹鋼

四、電器控制系統

格柵的開停由時間繼電器控制開停，現場設有手動控制開關，控制箱配套有以下功能：

電機保護空氣開關、接觸器、熱繼電器、起停控制按鈕、起停指示燈、轉換開關、緊急停車按鈕、故障報警指示燈，并可根據要求配PLC輸入、輸出接口。

五、設備的可靠性及耐久性

1、設備無故障運行時間在20000小時以上。

2、整機使用壽命在25年以上。

3、設備每年檢修一次，減速機、軸承使用年限不少于10年，電器裝置不少于3年。

六、設備的防腐

1、不銹鋼部件加工完后對其進行表面酸洗鈍化處理。

2、碳鋼件、鑄件表面除銹達Sa2.5級標準。

3、涂富鋅底漆，云母氧化鐵中間漆、環氧面漆、漆膜總厚度水上不低于200μm，水下不低于250μm。

4、包裝前對機加工面按GB4879標準要求做防腐處理。

5、運輸安裝過程中涂層破損，嚴格按涂裝工藝進行修復，其質量水平不低于原涂層的質量水平。

七、供貨范圍

·整機供貨：包括傳動裝置（電機、減速機）、耙鏈系統（鏈條、齒耙、回轉軸、鏈輪、導輪）、支撐架體、清渣機構
