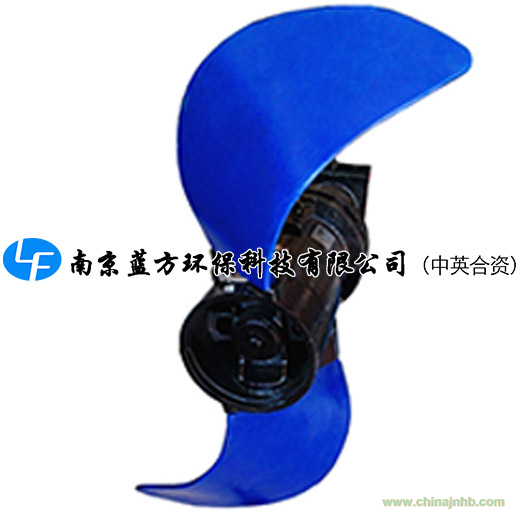

產品簡介

推流器廣泛適用于污水處理廠的工藝流程中推進攪拌含有懸浮物的污水、污泥混合液、工業過程液體等，創建水流，加強攪拌功能，防止污泥沉淀及產生死角。

用 途

適用與工業和城市污水處理廠曝氣池和厭氧池，可用池中水循環及硝化、脫氮和除磷階段創建水流等。

混合攪拌系列產品選用多極電機，采用直聯式結構，能耗低，效率高；葉輪通過精鑄或沖壓成型，精度高，推力大，外型美觀流暢，結構緊湊。

低速推流系列產品采用擺線針輪減速機，配備功率小，轉速低，葉輪直徑大，服務面積廣。葉輪由聚胺脂材料和鋁合金鑄成，強度高，耐腐蝕性強，除了具有攪拌的功能外還能外還兼有推流和創建水流的作用。

低速推流器的電機繞組為F級絕緣，防護等級為IP68。在污水廠的曝氣系統中配合使用，可使系統能耗大大降低，且充氧量明顯提高，能有效的防止沉淀。根據工藝要求，直聯式潛水攪拌可配用導流罩。

低速推流器用途及適用條件

混合攪拌系列潛水攪拌機適用于各種水處理工藝和工業流程需要保持固、液二相或固、液、氣三相介質均勻混合反應的場所。

型號表示方法

適用范圍

QJB型多功能旋流式潛水攪拌機在下列條件下可正常連續運行：

1、介質溫度不超過40℃；

2、介質的PH值在5~9之間；

3、介質密度不超過1150kg/m3；

4、長期潛水運行，潛水深度一般不超過20m。

特點

1、 結構緊湊，體積小，重量輕，操作維護簡單、安裝方便快捷、使用壽命長。

2、 葉輪經CFD優化設計，效率高，后掠式葉片具有自潔功能可防雜物纏繞、堵塞。

3、 與曝氣系統配合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。

4、 獨特的電纜密封設計，排除了電纜漏水的隱患。

5、 電機繞組為F級絕緣，防護等級為IP68，選用一次潤滑免維護進口軸承，具有油室泄漏檢測和電機繞組過熱保護功能，使電機的工作更加安全可靠。

6、 兩道獨立的機械密封，機械密封的磨擦付材質為耐腐蝕的碳化鎢，所有緊固件均為不銹鋼材質。
性能原理
電機能在全浸沒條件下連續運行、間隙運行和長期停止狀態（正常工藝停機）后恢復運行，推流器在整個運行過程中保持平穩狀態，無故障運行時間不少于15000小時，每日能連續24小時運行或間隙運行。

選型注意事項

為保證取得較好的效果，請使用方提供以下資料：

1、 運用目的；

2、 池形；

3、 池尺寸，包括水深；

4、 介質特性,包括粘度、密度、溫度、固體含量等。

攪拌機所需要的配套功率是根據容積大小、池型尺寸、攪拌液體的密度、粘度而確定的，根據具體情況采用一臺或多臺攪拌機。

!QJB型多功能旋流式潛水攪拌機（低速推流器）必須完全潛入水中工作，不能在易燃易爆的環境下或有強腐蝕性液體的環境中工作！

安裝系統說明

安裝潛水攪拌機可采用的安裝技術多種多樣。下面提供了其中常用、方便、便捷的安裝方式，該專用安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸潛水攪拌機。并且使用安全可靠。我們還可以提供其它安裝方法的指導，

低速推流器的潛水深度可以根據需要進行垂直方向的調節。吊架座、支撐架和下托架與池的聯結均采用與預埋件焊接固定。客戶訂貨時，請提供池深H，以便我公司加工時確定導桿尺寸及支撐架的數量。安裝系統的材質采用不銹鋼（或碳鋼）制造。起吊裝置除吊架座外，數臺攪拌機可共用一套。為方便攪拌機安裝及起吊，應在起吊位置的護欄上開活動門。

一般地每個規格攪拌機對應一種型式安裝系統（見表3、表4），如用戶有特殊需要，可另配其它型式安裝系統。各型式安裝系統其結構有所不同。

安裝注意事項

1、導桿應與水平面垂直，可采用鉛垂校正；

2、起吊潛水攪拌機時，葉輪端較水平面應上仰5°；

3、起吊中心和潛水攪拌機的起吊點處于同一垂直線上；

4、導桿與支撐架應與池底預埋件焊接牢固。

安裝系統Ⅳ

安裝系統Ⅳ主要由手拉葫蘆、起吊柱、吊架座、起吊環鏈、吊鉤、導桿、托架等組成。潛水攪拌機通過導輪沿導桿上下移動，起吊架安裝在吊架座上并可繞其定位軸線旋轉360°，以方便安裝及維護。為增加潛水攪拌機運行時的可靠性，減緩潛水攪拌機運行中的振動，托架側面直接焊固在導桿上，焊接時必須保證托架中心線與導桿中心線垂直，并在同一平面內，潛水攪拌機與托架之間加設減震塊。該安裝系統全部采用與預埋件焊接方式固定，不采用膨脹螺栓固定方式。

根據池型結構的不同，該安裝系統分為附壁式和橋架式兩種安裝方式。
