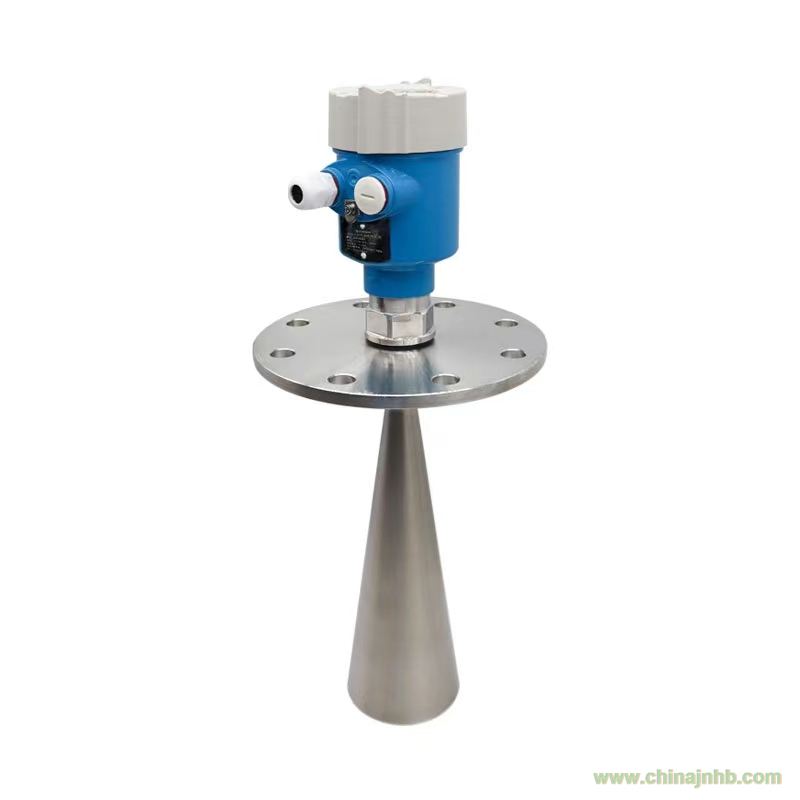

化工廠防腐防爆雷達液位計

雷達料位計適用于高溫、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境。可對不同料位進行連續測量。該儀器主要技術指標達到或優于國內外同類產品,且安裝調試簡便，可以單臺使用，也可組網使用，可廣泛應用于冶金、建材、能源、石化、水利、糧食等行業。

一、概述

雷達液位計屬于通用型雷達液位計，它基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。

二、特點：雷達液位計發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保短時間內穩定和精確的測量。

即使工況比較復雜的情況下，存在虛假回波，用的微處理技術和調試軟件也可以準確的分析出物位的回波。

三、雷達液位計應 用：過程條件簡單，腐蝕性的液體、漿料比如：污水儲罐，酸堿儲罐，漿料儲罐。

原理陳述：

雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因為微波傳播速度極快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。

四、雷達液位計技術指標：

測量范圍：20米
過程連接：G11/2螺紋或11/2NPT螺紋
介質溫度：-40-120℃
過程壓力：-0.1~0.3Mpa
精 度：±10mm
重復性：±2mm
頻率范圍：6.8GHz
防爆等級：Exia IIC T6 Gb
防護等級：IP67
信 號 輸 出：4—20mA/HART
