煤礦皮帶過風門墻控風防突自動保護裝置是礦井通風網絡中不可缺少的的通風構筑物，其主要功能是隔斷3，為礦井3按需分配創造條件，同時，又為行人和運輸提供方便。皮帶過風門墻體，是礦井生產中非常普遍的現象。而皮帶機穿過風門時，由于截面較大，且皮帶的循環連續作業和運輸煤體的形狀不規則無規律性，皮帶洞的3隔斷一直是個難以處理的問題。并且3突出時，通過皮帶洞擴散相鄰巷道，造成施工人員窒息，甚者引起3燃燒或2。皮帶過風門墻控風裝置（以下簡稱“裝置”）便是為解決此問題而研發出來的產品。此裝置既能保證皮帶機正常通過，又能隔斷皮帶洞的3，在3突出時，阻止3向相鄰巷道擴散。

二、工作原理與產品結構

1.工作原理

     皮帶過風門墻控風裝置裝置通過兩部分控風。一是利用托輥組將上方輸送帶7在固定范圍運動，輸送帶上方是擋風簾，擋風簾下部隨著輸送帶和煤塊的運動而相應運動，并始終與輸送帶和煤保持緊密接觸；二是利用兩組平行托輥和立棍將下方輸送帶7在固定范圍運動，靠上的平行托輥在重力作用下壓緊輸送帶進行密封，再用橡膠板將平行托輥周圍的空隙密封。

裝置采用電控和氣控兩種控制模式（氣源氣壓范圍0.5MPa-0.9MPa；）。皮帶輸送機啟動前，按下裝置的啟動按鈕，裝置正常啟動，控制裝置兩個風門的電磁閥打開，裝置的兩個風門在氣缸的作用下打開，當裝置的兩個風門均打開到位后，給皮帶輸送機主機允許啟動信號，皮帶輸送機可以正常啟動。需要關閉裝置時，按下關閉按鈕，控制裝置兩個風門的電磁閥關閉，裝置的兩個風門關閉。也可以通過裝置旁的氣控箱上的純氣控按鈕來分別開啟或關閉本裝置的風門。

2.產品結構

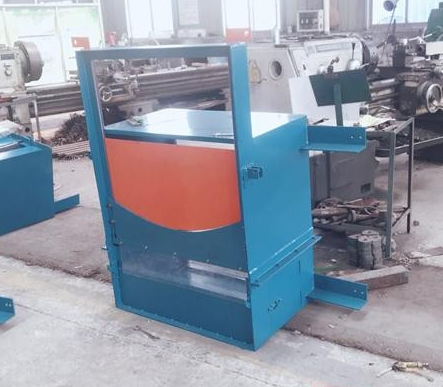

煤礦皮帶過風門墻控風防突自動保護裝置原理結構由上箱體、下箱體、托輥組、擋風簾、門板、控制箱以及密封材料構成。上箱體、下箱體由槽鋼、角鋼、方管及板材4而成。擋風簾由雙層耐磨膠皮條組成，既耐磨又可在自身重力下始終與輸送帶和煤保持緊密接觸，起到抗風作用。托輥組有三聯輥、立棍、平行托輥組成，角度可根據輸送到物料多少自行調整。門板由板材4而成，由氣缸控制。
