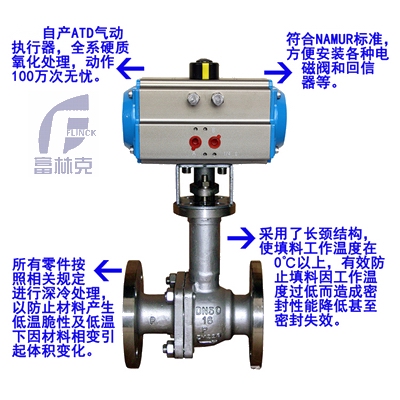

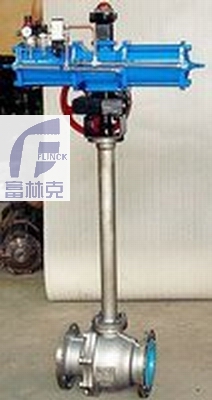

氣動低溫球閥概述
富林克DQ641F/DQ661F/DQ611F氣動低溫球閥分為低溫浮動球閥和低溫固定球閥兩類,對于溫度高于-50℃,一般不采用長頸結構,對于溫度低于-50℃的球閥,頸部長度一般為250mm,或根據設計和計算確定。氣動低溫球閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等，不但易燃易爆，而且在升溫時要氣化，氣化時，體積膨脹數百倍。氣動低溫球閥的材料非常重要，材質不合格，會造成殼體及密封面的外漏或內漏；零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂。導致液化天然氣介質泄漏引起爆炸。氣動低溫球閥經特殊的低溫處理，將粗加工的零件置于冷卻介質中數小時(2-6小時)，以釋放應力，確保材料的低溫性能，保證精加工尺寸，以防閥門在低溫工況時，因溫度變化造成變形而導致的泄漏。
應用領域:
氣動低溫球閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品管道輸送中。
氣動低溫球閥零部件材料
|
零件名稱
|
材料名稱
|
|
閥體
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球體
|
2Cr13+ 氮化處理
|
304
|
316
|
316L
|
|
閥桿
|
2Cr13
|
304
|
316
|
316L
|
|
密封圈
|
聚四氟乙烯 (PTFE) 、增強聚四氟乙烯 (PPL) 、對位聚苯、柔性石墨
|
|
適用介質
|
水、氣體、蒸汽、油品等
|
硝酸等腐蝕性介質
|
醋酸等腐蝕介質
|
尿素等腐蝕性介質
|
氣動低溫球閥技術參數
|
公稱通徑 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數 KV
|
21
|
38
|
72
|
112
|
170
|
273
|
384
|
512
|
940
|
1452
|
2222
|
3589
|
5128
|
7359
|
|
允許壓差 (MPa)
|
≤ 公稱壓力
|
|
動作范圍
|
0 ～ 90°
|
|
泄露量 Q
|
按 GB/T4213-92 ，小于額定 KV0.01%
|
|
可調范圍
|
250 ： 1
|
350 ： 1
|
|
閥體形式
|
二段式鑄造閥體
|
|
公稱壓力
|
PN1.0 、 1.6 、 2.5 MPa
|
|
連接形式
|
法蘭式、焊接式
|
|
適用溫度
|
-40℃ ～ -196℃
|
|
閥蓋形式
|
一體式
|
|
壓蓋型式
|
壓蓋壓緊式
|
|
閥芯形式
|
O 型球體閥芯
|
|
流量特性
|
近似快開型
|
氣動低溫球閥執行器參數
|
執行器型號
|
GT 、 AT 、 AR 、 AW 系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4 ～ 0.7MPa
|
|
氣源接口
|
G1/4" 、 G1/8" 、 G3/8" 、 G1/2"
|
|
環境溫度
|
-30 ～ +70℃
|
|
作用形式
|
單作用執行機構：氣關式 (B)-- 失氣時閥位開 (FO) ；氣開式 (K)-- 失氣時閥位關 (FC) 雙作用執行機構：氣關式 (B)-- 失氣時閥位保持 (FL) ；氣開式 (K)-- 失氣時閥位保持 (FL)
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|

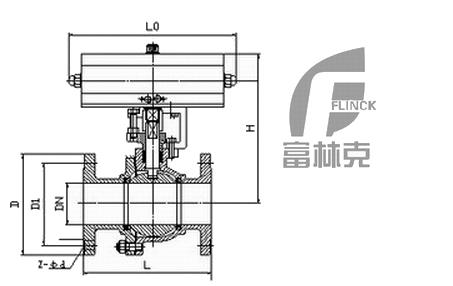

氣動低溫球閥結構圖
