一、產品簡介及用途：

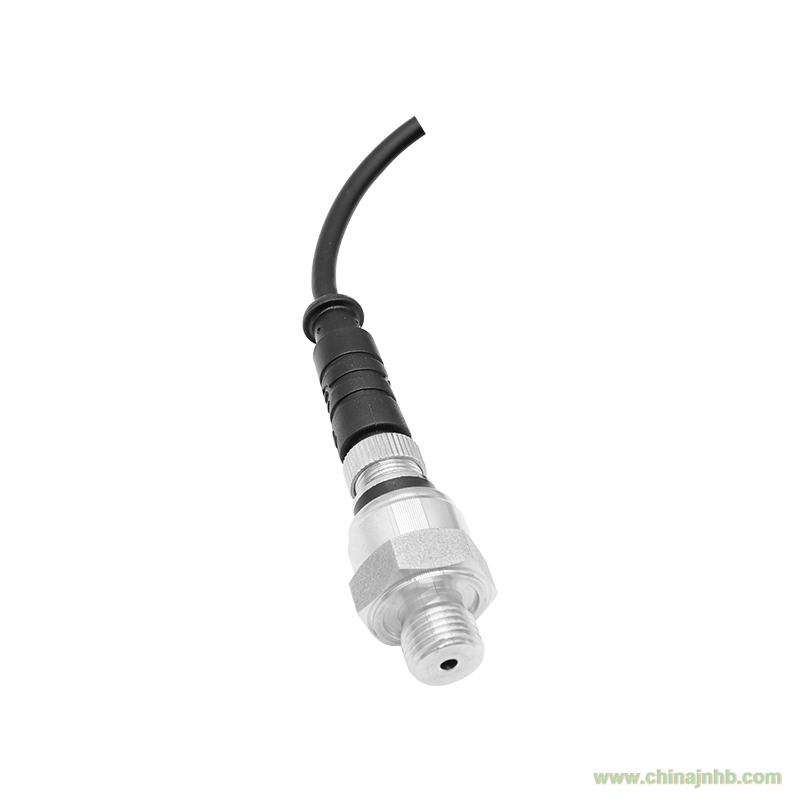

PTL407系列壓力傳感器采用陶瓷芯體結構緊湊，安裝方便，敏感元件與被測介質兼容性強，具有出色介質適應性和長期穩定性；可直接輸出標準的電壓、電流或數字信號；體積小巧，不僅節約了安裝空間同時具有極強的抗震性能，保證其堅固耐用，因此廣泛應用于各種領域。
二、產品結構與外形尺寸：
三、產品規格選型
主要技術參數
|
量程
|
0...2bar...4bar...6bar...10bar...16bar...25bar(之間任意量程可選)
|
|
過載壓力
|
2倍額定壓力
|
|
壓力類型
|
表壓
|
|
測量介質
|
與不銹鋼兼容之氣體或者液體
|
|
測量精度
|
±1%FS; ±0.5%FS
|
|
長期穩定性
|
≤±0.3%FS/年
|
|
工作溫度
|
-40...+125℃
|
|
零點溫度系數
|
典型：±0.03%FS/℃； 最大：±0.05%FS/℃
|
|
靈敏度溫度系數
|
典型：±0.03%FS/℃； 最大：±0.05%FS/℃
|
|
信號及供電
|
4-20mA/DC9-32V;0-10V/DC12-32V;0-5V/DC9-32V;1-5V/DC9-32V;
0.5-4.5V/DC5-30V
|
|
負載Ω
|
電流（兩線）:≤[(電源電壓-7.5V)/0.02A];
電壓（三線）:≥10k
|
|
總電流消耗
|
電流（2 線制）：信號電流，最大 25mA;
電壓（3 線制）：5mA
|
|
抗沖擊
|
100g，后峰鋸齒半正弦梯形，持續6ms
|
|
抗震動
|
≤±0.1%FS（X、Y、Z軸，200Hz/g）
|
|
絕緣電阻
|
>100MΩ 500VDC激勵下
|
|
響應時間
|
≤2ms
|
|
重量
|
約38g 不包含線纜
|
|
分辨率
|
無限小（理論），1/100000（通常）
|
|
防護等級
|
IP67
|
|
電磁兼容
|
EN50081-1；EN50082-2；IEC61000-4-3
|
