上海百銀線纜專業生產大功率高溫同軸線，RG165及RG166

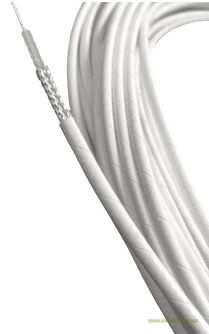

RG165同軸線大功率高溫玻璃纖維編織溫度-55度到250度
1.內導： Silver Plated Copper Clad Steel Stranded 2.39mm
2.絕緣： Taped PTFE 7.24mm
3.屏蔽： Single Braid of Silver Plated Copper Wire 7.98mm
4.外絕緣： PTFE Tape
5.護套： Fiberglass Braid 10.4mm
電纜特性
|
Impedance 阻抗
|
|
50 Ohm
|
|
Operating Frequency 工作頻率
|
|
3 GHz
|
|
Capacitance 電容
|
|
95.1 pF/m
|
|
Velocity of Propagation 傳播速度
|
|
69.5%
|
|
Max. Operating Volatage 最大工作電壓
|
|
5000 VRMS
|
|
Mechanical Cable Characteristic
|
機械電纜特性
|
|
|
Temperature Range 溫度范圍
|
|
-55 ~ +250 ℃
|
|
Min. Bending Radius - Static 最小彎曲半徑-靜態
|
|
棗
|
|
Weight 重量
|
|
211 g/m
|
|
RoHS Compliant 符合RoHS
|
|
Yes
|
|
Cable Attenuation & Power
|
|
|
|
Frequency頻率 (GHz)
|
Attenuation衰減（dB/m）
|
Power ( W)
|
|
0.100
|
0.063
|
6100
|
|
0.400
|
0.135
|
2700
|
|
1.000
|
0.230
|
1400
|
|
3.000
|
0.446
|
800
|
可為客戶訂制特種電纜。
RG166同軸線大功率高溫玻璃纖維編織溫度-55度到250度
1.內導： Silver Plated Copper Clad Steel Stranded 2.39mm
2.絕緣： Taped PTFE 7.24mm
3.屏蔽： Single Braid of Silver Plated Copper Wire 7.98mm
4.外絕緣： PTFE Tape
5.護套： Fiberglass Braid 10.4mm
6.外護套: Braid of Aluminum-Alloy Wire 11.94mm
|
Impedance 阻抗
|
|
50 Ohm
|
|
Operating Frequency 工作頻率
|
|
3GHz
|
|
Capacitance 電容
|
|
95.1 pF/m
|
|
Velocity of Propagation 傳播速度
|
|
69.5%
|
|
Max. Operating Volatage 最大工作電壓
|
|
5000 VRMS
|
|
Mechanical Cable Characteristic
|
機械電纜特性
|
|
|
Temperature Range 溫度范圍
|
|
-55 ~ +250 ℃
|
|
Min. Bending Radius - Static 最小彎曲半徑-靜態
|
|
棗
|
|
Weight 重量
|
|
281 g/m
|
|
RoHS Compliant 符合RoHS
|
|
Yes
|
|
Cable Attenuation & Power
|
|
|
|
Frequency頻率 (GHz)
|
Attenuation衰減（dB/m）
|
Power ( W)
|
|
0.100
|
0.063
|
6100
|
|
0.400
|
0.135
|
2700
|
|
1.000
|
0.230
|
1400
|
|
3.000
|
0.446
|
800
|
可為客戶訂制特種電纜。
