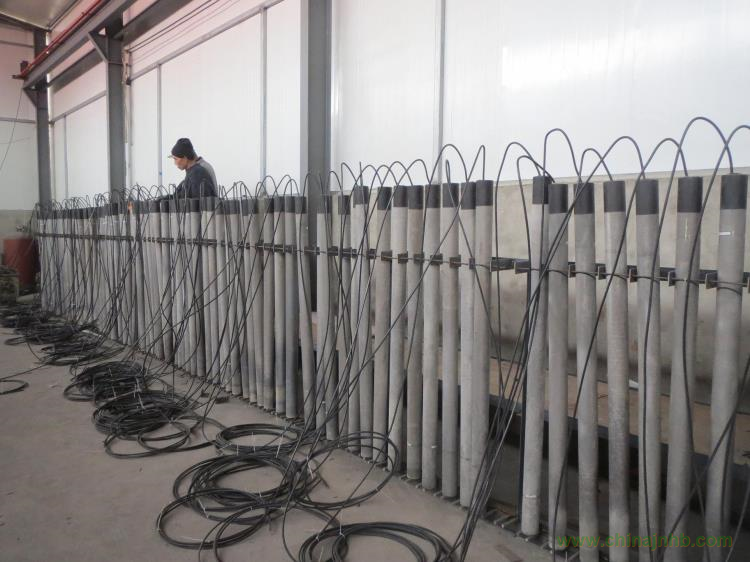

根據鋁和鋅的含量不同，性能不同，其中性能較好和獲得廣泛應用的主要是Mg-6Al-3Zn-Mn合金，其表面溶解均勻，電流效率大于50%.鋁是陽極中的主要合金元素，可與鎂形成Mg17 A112強化相，提高合金的強度。但向工業鎂中單獨添加鋁時，可形成大量的Mg Al, Mg2A13, Mg4 A13等金屬間化合物，這些金屬間化合物的存在，都會增大鎂的自腐蝕速度、加速固溶體的破壞。鋅可降低鎂的腐蝕率，減小鎂的負差異效應，提高陽極電流效率。微量的錳可抵消雜質鐵、鎳的不良影響。當錳的添加量為0.3%時，可使鐵的允許含量達到0.02%，但同時也會降低電流效率。因此，雜質鐵的含量以及相應的錳含量應盡可能低。鋁、鋅、錳的同時存在可進一步降低對工業鎂中的雜質元素含量的要求。為了獲得良好的電化學性能，Mg-AI-Zn-Mn系合金的雜質含量應嚴格控制。在相近的合金成分條件下，雜質少的合金的電流效率明顯高于含雜質多的合金。
