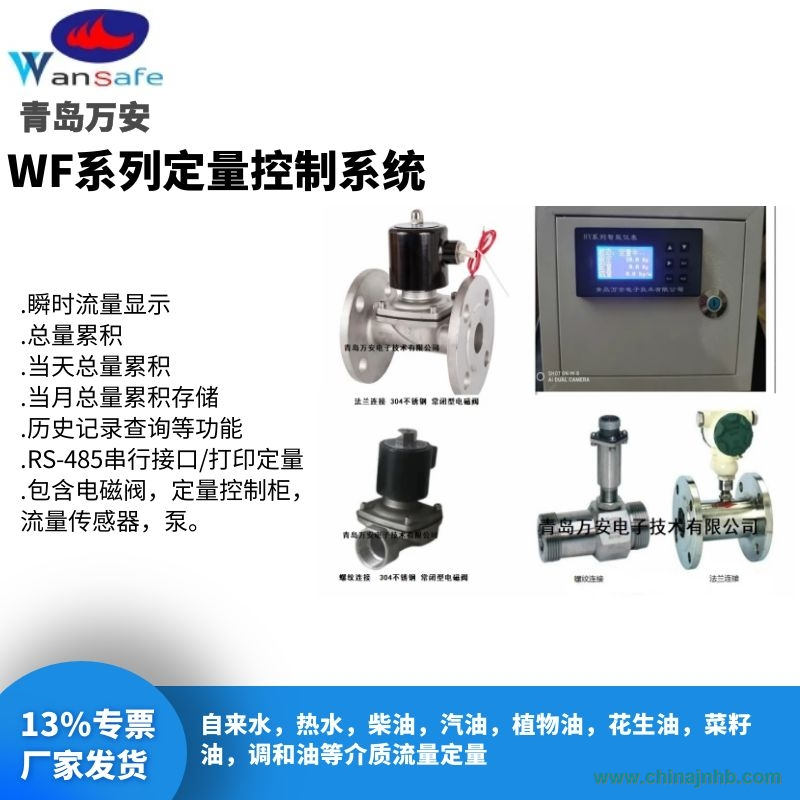

自動加水分裝設備定量控制 現貨銷售
定量控制系統，流量定量控制，定量加料系統，流量定量控制
主要技術參數
1、儀表輸入信號：
（1）流量脈沖信號
頻 率：0~5KHz
占空比：35~65%
幅 值：3.5~24V
（2）流量變送器輸出信號
4—20mA
量程范圍0--50000L/h（50m3/h）
2、控制輸出：1~2路電磁繼電器觸點開關，容量220V/ 2A
3、定量方式：體積定量或質量定量。
體積單位：升
質量單位：千克
（也可按用戶要求設計定量單位，如0.01Kg、0.01L等）
4、定量：99999.9 Kg (或L)
5、掉電數據保護功能
6、2000次定量記錄(按日期查詢)，1000天日總量(按月查詢)，42個月總量保存查詢(順序查詢)。
7、通訊功能（可選） ：RS-485，ModBus RTU軟件協議
8、4~20mA輸出功能（可選）
9、外形尺寸：160x80x120 mm開孔尺寸；；154x75 mm
10、儀表供電：180~265VAC，45~65Hz，(其他供電方式如DC24V可在訂貨時提出)
11、環境條件
溫度-20—55℃
濕度≤95％RH,無冷凝
海拔≤3500m
二、儀表定量功能操作
注1： 儀表在首次使用前，應設置定量方式、儀表系數等。見后述
注2： 下面各示意圖中的數值不代表任何的實際應用。
通電后，顯示如下圖所示界面。
狀態： 指示儀表當前狀態
設定： 定量預置值
定量： 定量過程中的當前定量計值
流量： 瞬時流量
1、設置定量設定值：
在“空閑等待”狀態，按Exit鍵，激活設定值。儀表顯示：
由▲、▼和?7?4鍵改變定量設定值，設置好后，再按Exit即可。
2、啟動定量
在“空閑等待”狀態，按▲鍵，進入定量控制狀態，如下圖
3、暫停定量
在定量過程中，▲鍵用于定量/暫停間的切換。暫停定量時，儀表切斷輸出。
4、當定量值到達設定值后，儀表顯示“定量完成”，關閉輸出。
定量完成后，▲鍵將存儲定量數據并啟動一個新的定量過程。在上述所有定量功能界面，任何時候按▼即可返回空閑等待狀態同時存儲定量數據。
WF-LWGY系列液體渦輪流量傳感器/變送器
概述
WF-LWGY系列液體渦輪流量計是一種速度式儀表，精度高，重復性好，結構簡單，耐高壓，體積小，重量輕。用于封閉管道中測量低粘度，無強腐蝕性，清潔液體的體積流量和累積量。
WF-LWGY系列液體渦輪流量計特點
液體渦輪流量傳感器，無現場顯示功能，僅僅輸出脈沖信號/4-20Ma模擬電流信號。適合用于與二次儀表，PLC，DCS系統等計算機控制系統配合使用。
供電電源：DC12-24V
連接方式：螺紋連接，法蘭連接，卡箍式連接
電氣連接方式：M20*1.5
WF-LWGY系列液體渦輪流量計量程范圍
|
儀表口徑
（mm）
|
正常流量范圍（m3/h）
|
擴展流量范圍（m3/h）
|
常規耐受壓力
（MPa）
|
特制耐壓等級（MPa）
（法蘭連接方式）
|
|
DN 4
|
0.04～0.25
|
0.04～0.4
|
6.3
|
12、16、25
|
|
DN 6
|
0.1～0.6
|
0.06～0.6
|
6.3
|
12、16、25
|
|
DN 10
|
0.2～1.2
|
0.15～1.5
|
6.3
|
12、16、25
|
|
DN 15
|
0.6～6
|
0.4～8
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 20
|
0.8～8
|
0.45～9
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 25
|
1～10
|
0.5～10
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 32
|
1.5～15
|
0.8～15
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 40
|
2～20
|
1～20
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 50
|
4～40
|
2～40
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 65
|
7～70
|
4～70
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 80
|
10～100
|
5～100
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 100
|
20～200
|
10～200
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 125
|
25～250
|
13～250
|
1.6
|
2.5、4.0、6.3、12、16
|
|
DN 150
|
30～300
|
15～300
|
1.6
|
2.5、4.0、6.3、12、16
|
|
DN 200
|
80～800
|
40～800
|
1.6
|
2.5、4.0、6.3、12、16
|
法蘭連接電磁閥
螺紋連接電磁閥
